BP 90 energiezuil

De aluminium enkelzijdige en ‘slanke’ BP 90 is bedoeld voor werkplekken met een standaard bekabelingssituatie. Met drie afzonderlijke bekabelingskanalen biedt de BP 90 voldoende ruimte voor gangbare toepassingen en standaard bekabelingssituaties. Data en 230 Volt is in deze zuil gescheiden.



Dankzij het uitgekiende en tijdloze ontwerp van het BP 90 profiel kan er zonder het gebruik van een scheidingsschot toch worden gewerkt met drie aparte compartimenten voor de bekabeling. Zo is de zwakstroom van sterkstroom gescheiden doormiddel van het aanwezige aluminium DIN-profiel en kan op kosten worden bespaard. Maar het is ook mogelijk om een extra kunststof scheidingsschot WT05 met metalen afscherming toe te passen, mocht dit wenselijk zijn. Alle geleverde energiezuilen kunnen compleet voorgemonteerd aangeleverd worden, dus inclusief voorgemonteerde en geteste WCD’s met aansluitsnoer, dataframe met datakabels en plafondsteun om de zuil te stempelen tussen vloer en bouwkundig plafond. Onze eigen WCD-units zijn van hoge kwaliteit en de WCD-doppen vallen strak weg in de aluminum deksel. Dit zorgt voor een rustige uitstraling die ook nog eens tegen een stootje kan. Het BP90 profiel heeft een eigen kunststof plafondrozet om een nette afwerking aan het systeem plafond te realiseren. De BP 90 energiezuil is de voordeligste zuil uit ons programma en snel leverbaar in de maat die bij uw project past.

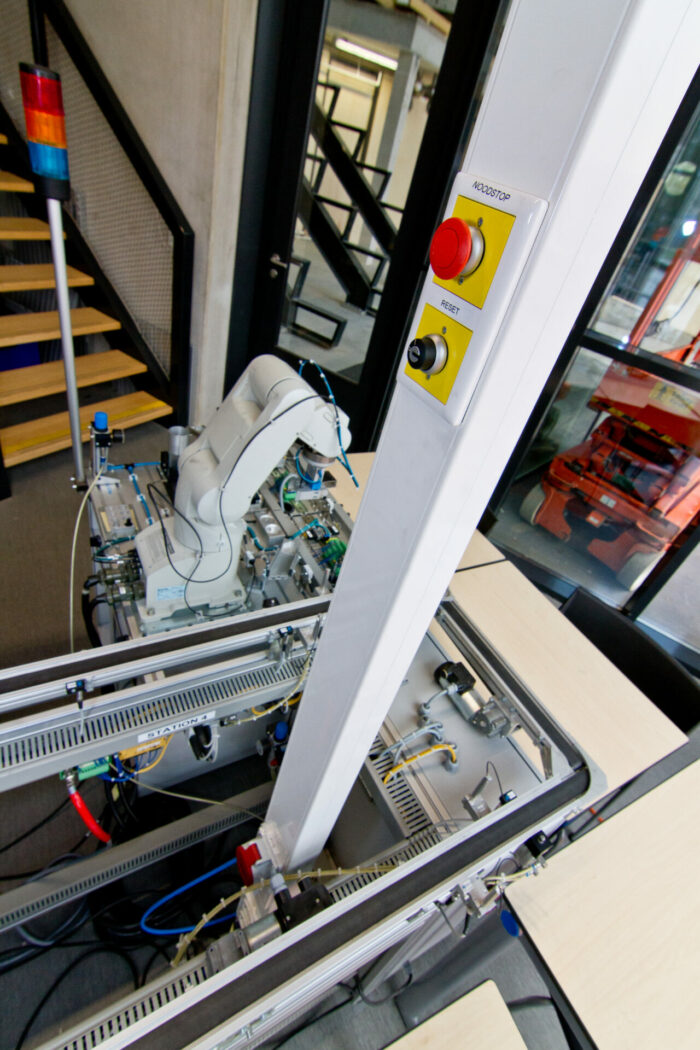

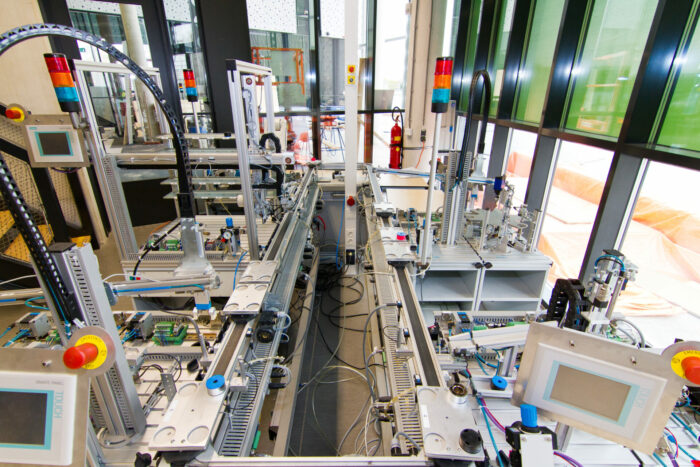

Uiteraard zijn er met dit gangbare BP 90 profiel ook maatwerk oplossingen te realiseren, zoals wij gedaan hebben bij Philips Drachten, PON Equipment Almere en ROC Friese Poort.

Aanvraag



Beschrijving

Stroomzuil BP90

De aluminium enkelzijdige en ‘slanke’ stroomzuil BP 90 is bedoeld voor werkplekken met een standaard bekabelingssituatie. Met drie afzonderlijke bekabelingskanalen biedt de BP 90 voldoende ruimte voor gangbare toepassingen. De zuil is vooral geschikt voor toepassing op werkplekken met een standaard bekabelingssituatie. Data en 230 Volt gescheiden

Dankzij het uitgekiende en tijdloze ontwerp van het BP 90 profiel kan er zonder het gebruik van een scheidingsschot toch worden gewerkt met drie aparte compartimenten voor de bekabeling. Zo is de zwakstroom van sterkstroom gescheiden en kan op kosten worden bespaard.Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.

BP90 energiezuil
Technische specificaties

Afmetingen stroomzuil

Afmetingen (breedte x diepte) (mm): 95×70 mm

Lengte (mm): 2750 mm / 3200 mm / 3700 mm

Dekselopening: 80 mm

Buiten de door Bl Select gehanteerde standaardlengtes kan de lengte van de BP90 op verzoek worden gevarieerd tot maximaal 6400 mm.

Materiaalspecificaties

Aansluitzuil

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur

Afdekplaat/klikdeksel

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur

Bevestigingscomponenten stroomzuil

Vloerbevestingsmogelijkheden

Paalvoet (vast) incl. fixeerpennen, plaat met aluminium voet L=65 mm, voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur

Paalvoet (verstelbaar) l=65-90 mm, plaat met aluminium voet voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur, hoogteverstelling d.m.v. bout

Vloerplaat (125×145 mm) plaat zwart RAL 9011 met 4 bevestigingspunten in combinatie met paalrozet (125x145x10mm, 2-delig, A.B.S., matzwart)

Plafondbevestigingscomponenten

Kopschot, plafondbevestiging, plaat voorzien van poedercoating RAL 9011, met kabeldoorgangsmogelijkheid

Speciale bandrasterbevestiging op maat geschikt voor bandraster 50 of 100, zwart

BP90 korte verstelbare metalen plafondsteun met een lengte van min. 40 mm en max. 350 mm.

BP90 lange verstelbare plafondsteun met een lengte van min. 40 mm en max. 700 mm.

BP90 Plafondrozet , zwart kunststof, 2-delig.

Inbouwcomponenten

Uitvoeringsvorm: enkelzijdig

Schakelmateriaal WCD

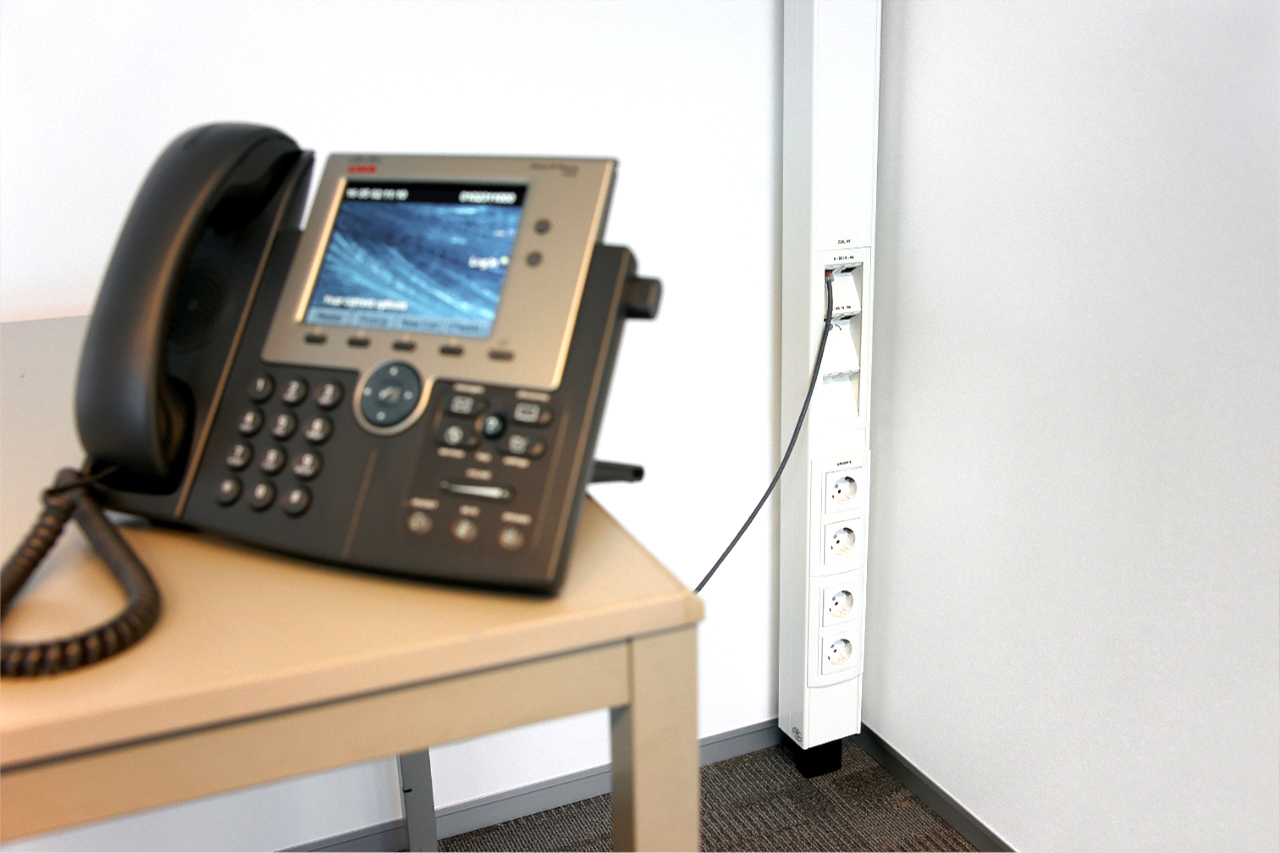

1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)

3-voudige (ra) Peha WCD, excl. inbouwdoos.

universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.

Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige  WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).

Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.

Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).

Data aansluitpunten

Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts

Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)

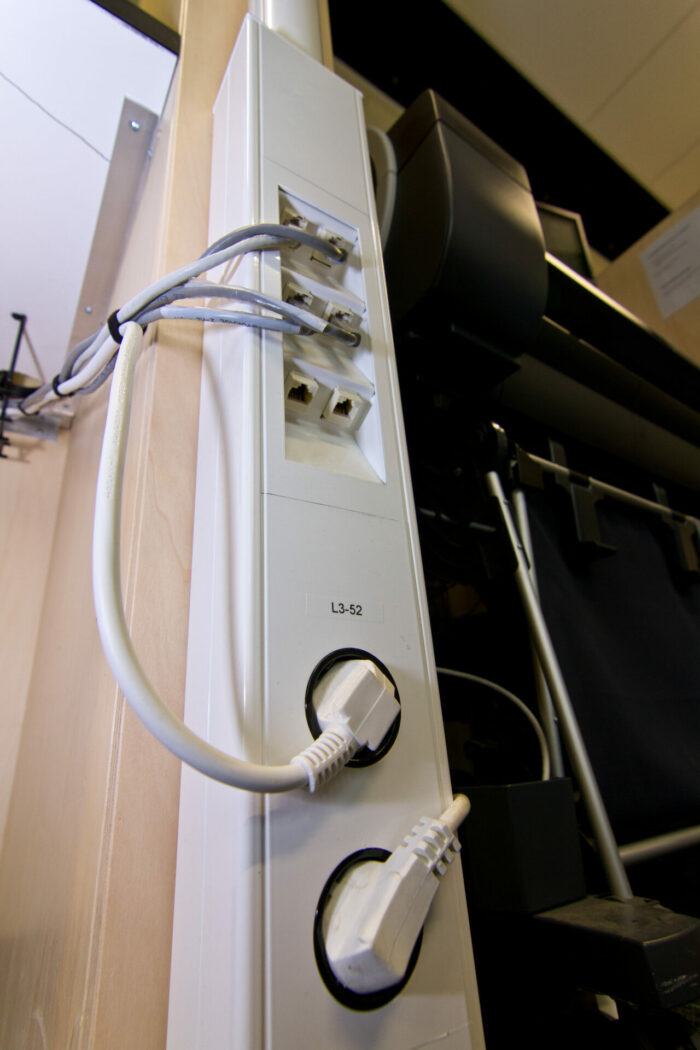

Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts

Data montageframe 2x AMP incl. inbouwdoos, incl. borging

Maatwerk

Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera

Prefab / montage stroomzuil

Prefab

Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.

Montage

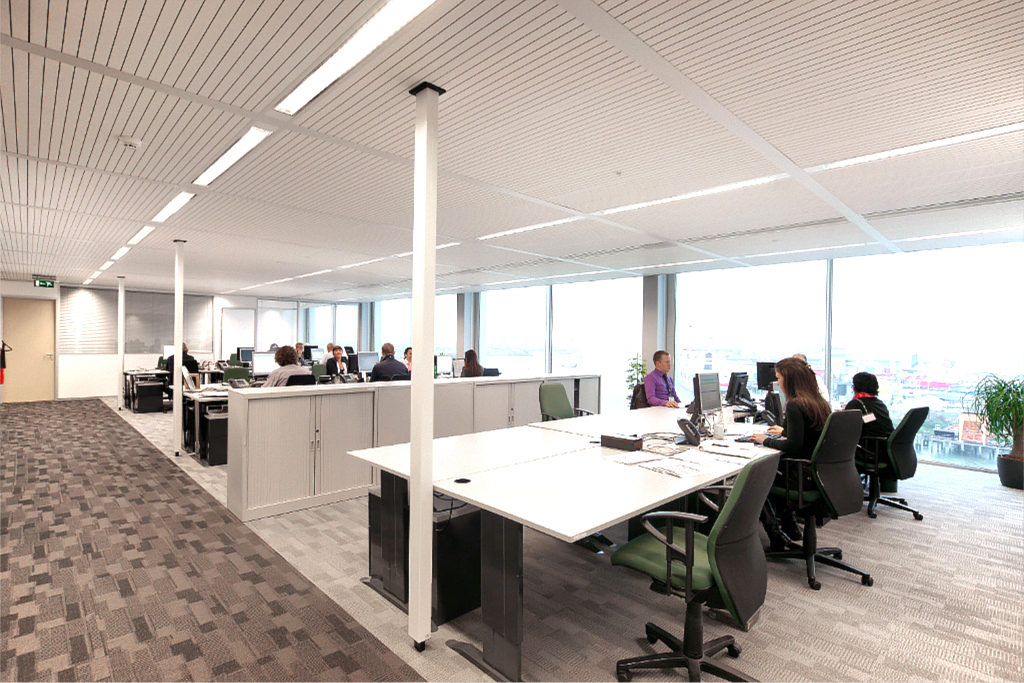

De plaatsing van alle energiezuilen van BI Select is schoon en snel. De voorgemonteerde zuilen worden gestempeld tussen vloer en bouwplafond door middel van een unieke klemconstructie. De aansluitsnoeren en patchkabels aansluiten en klaar is Kees. Voor de plaatsing van de energiezuilen van BI Select hoeft dus niet te worden geboord.

Duurzaam / constructie stroomzuil

Duurzaam

Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren  gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.

Constructie

In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
