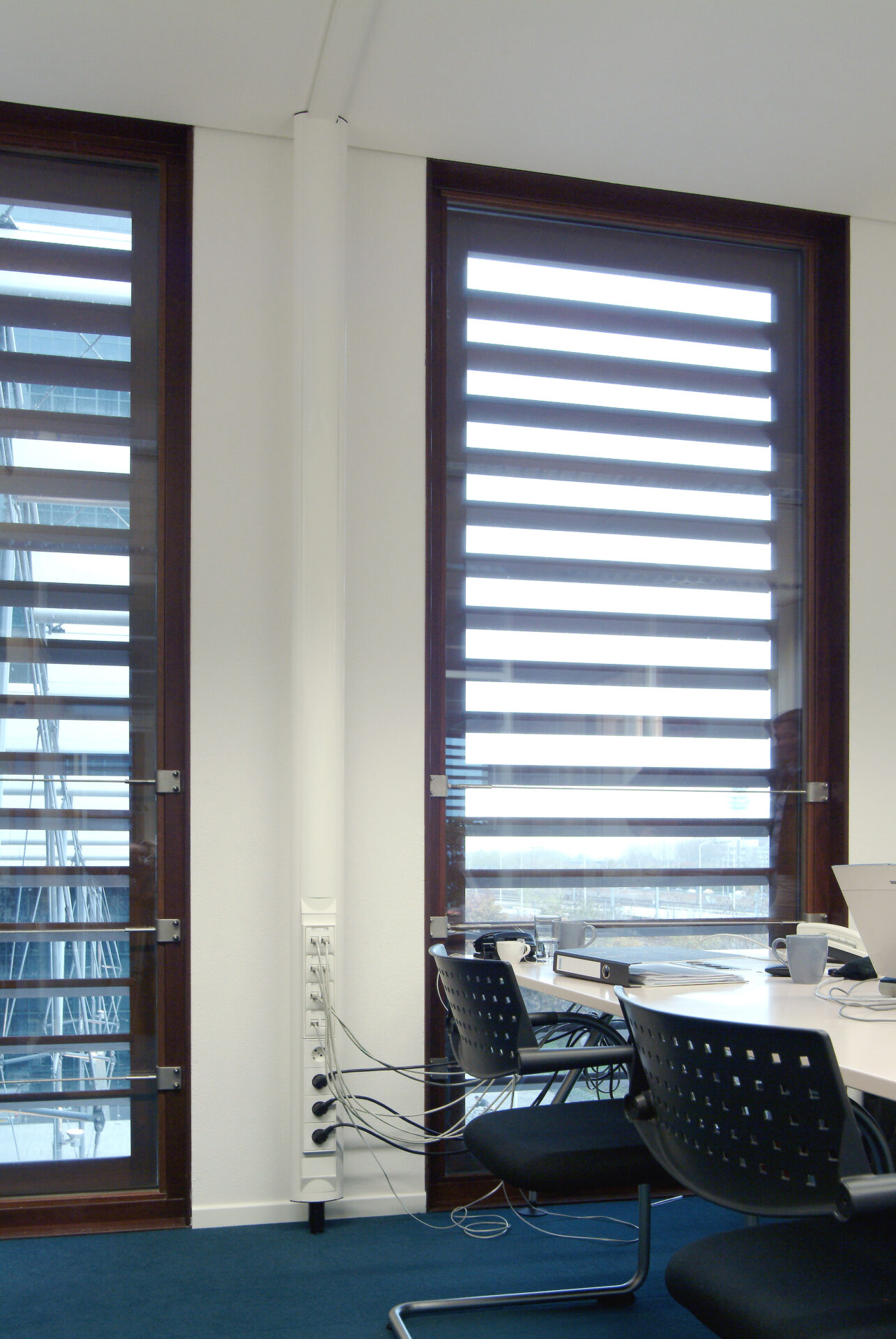

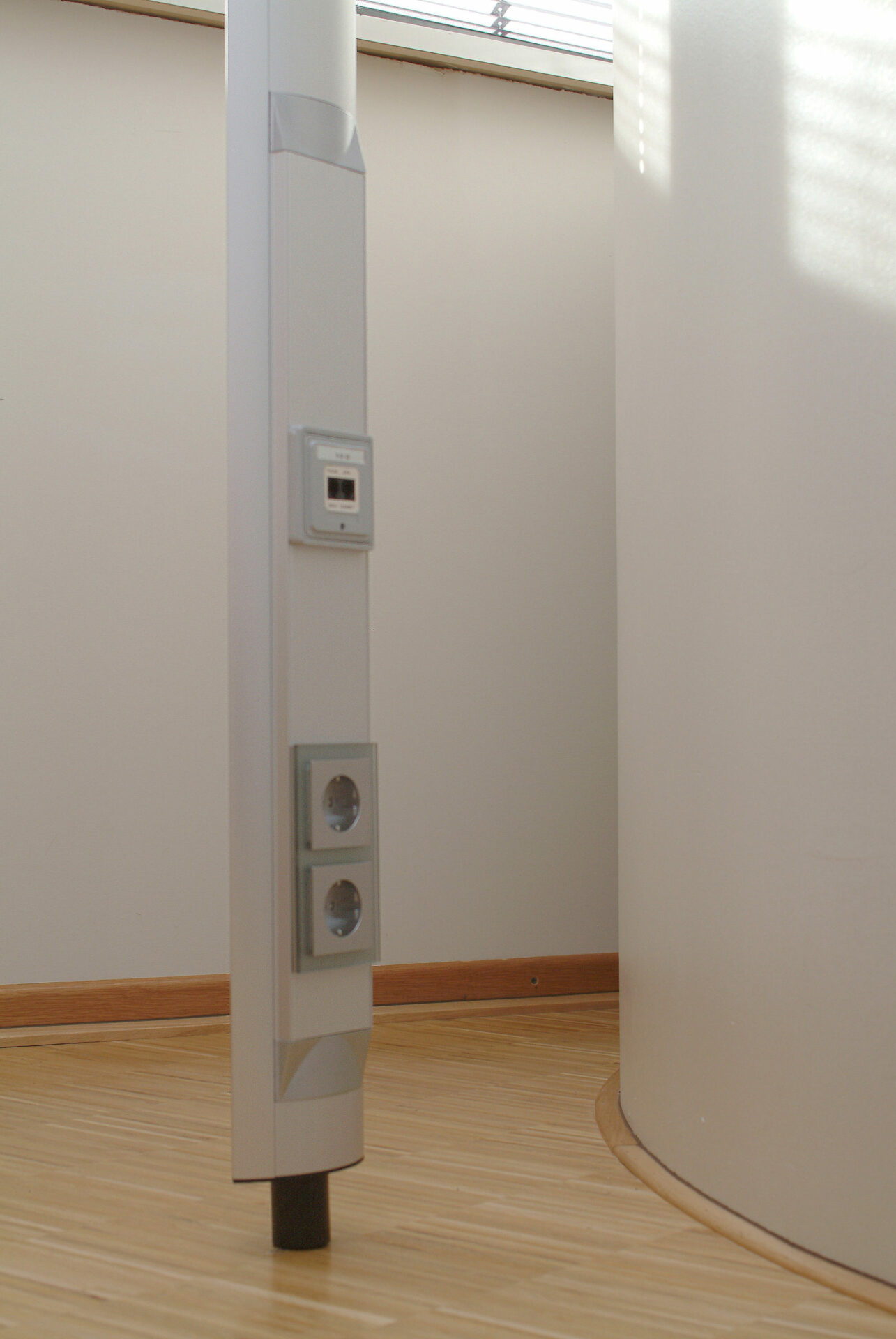

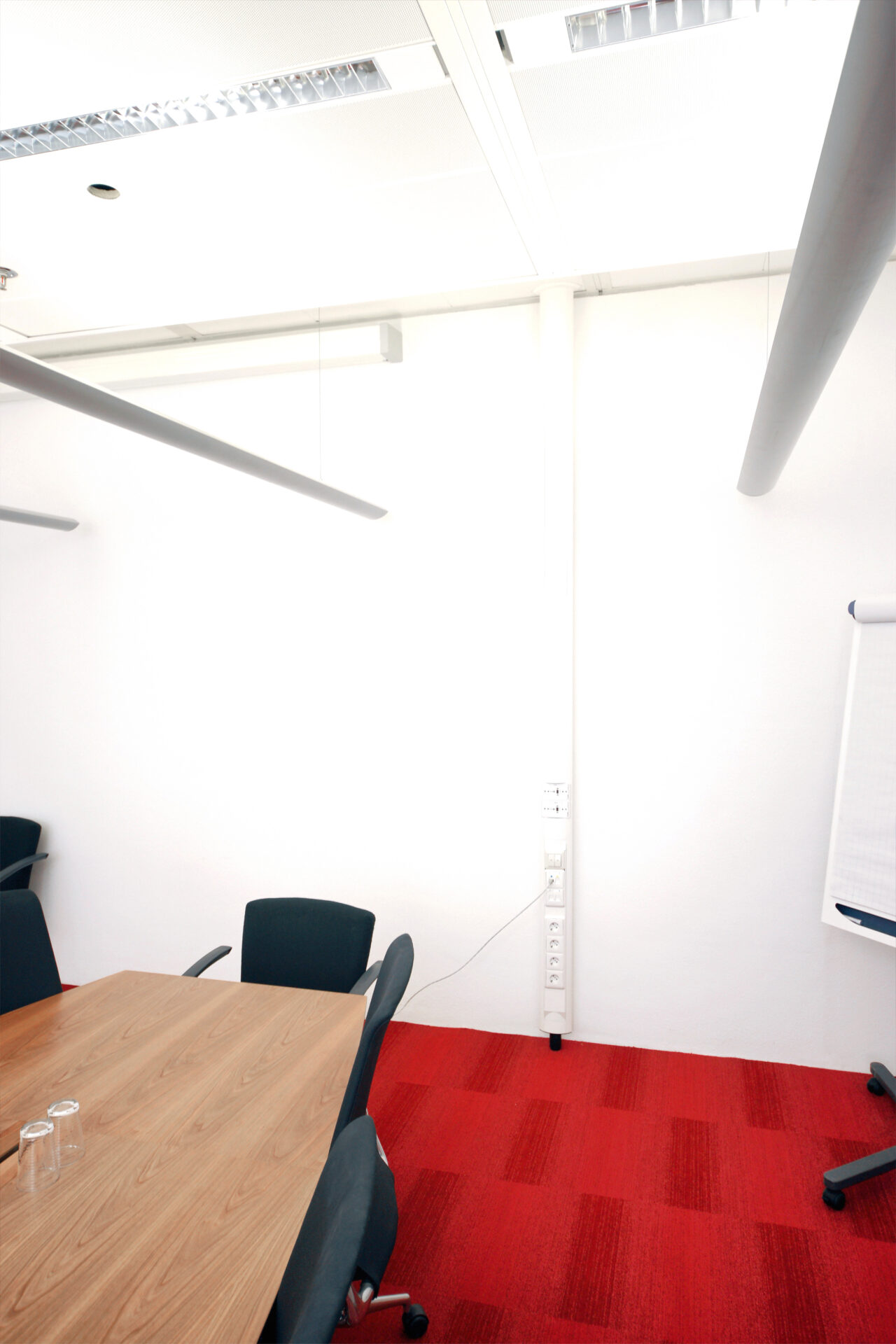

Arquatus I energiezuil

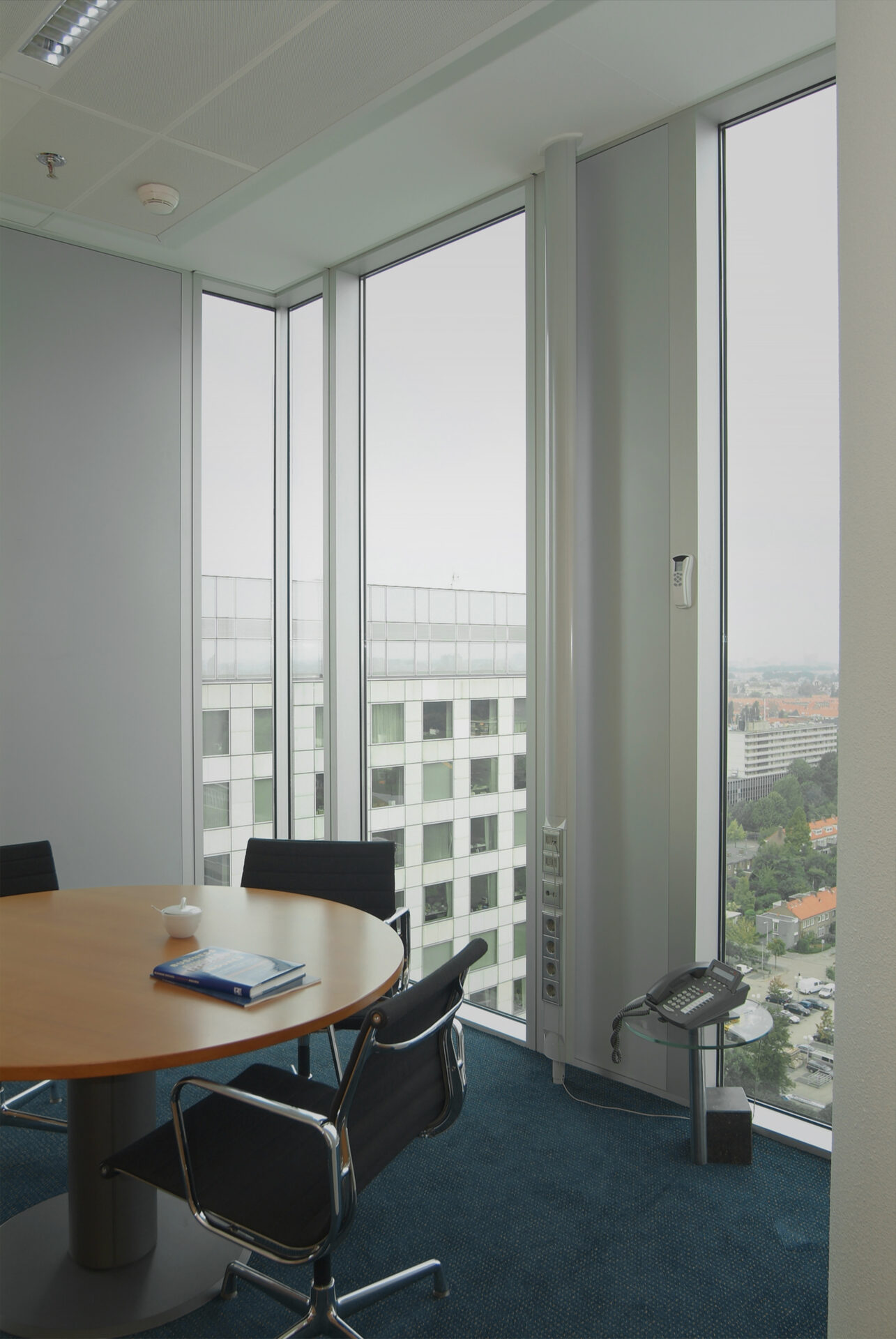

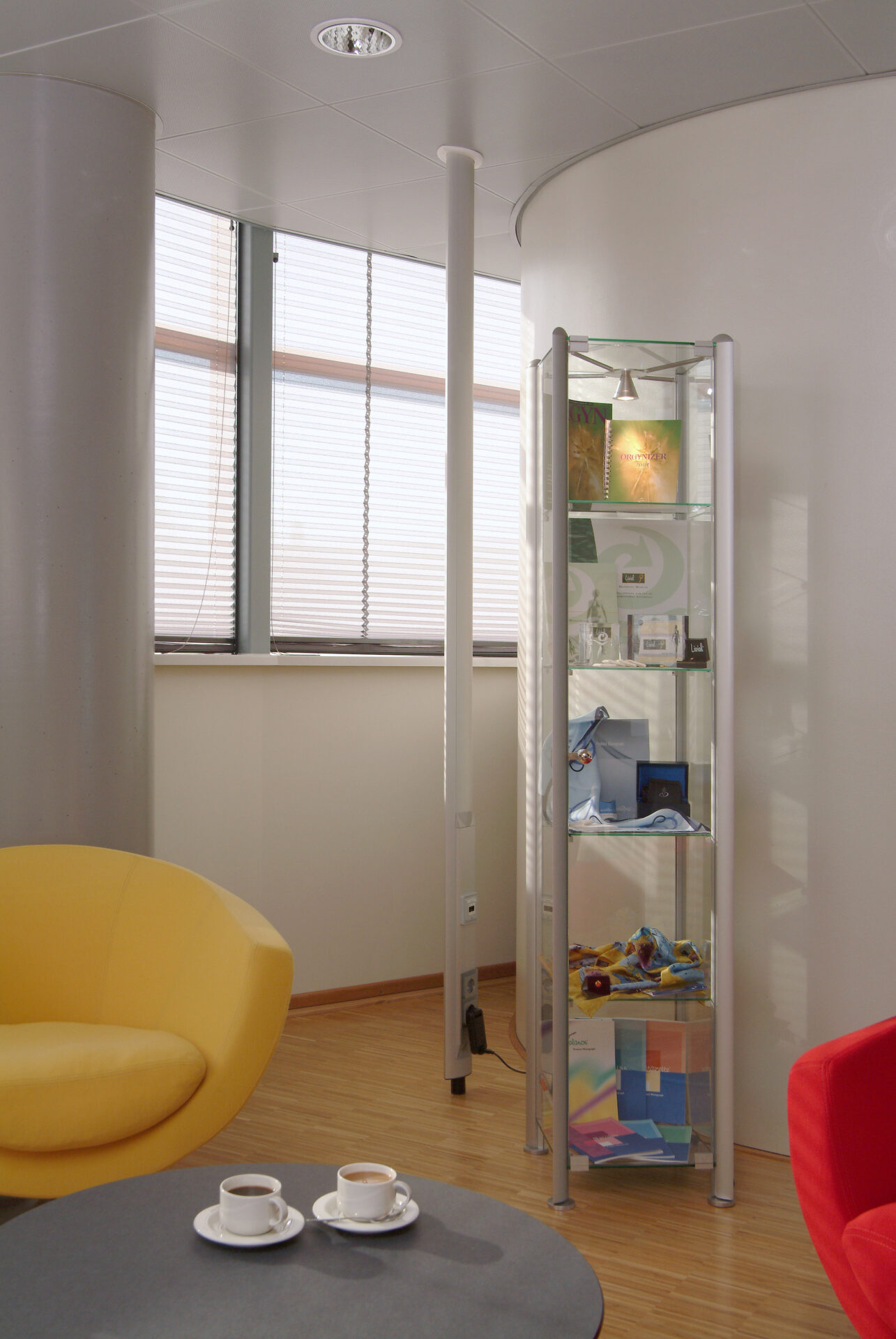

Voor veel opdrachtgevers van BI Select geeft de slanke, luchtige ovaalvorm de doorslag om voor deze doorvoerzuil te kiezen. Vanzelfsprekend heeft de verhoogde aandacht voor de vormgeving geen afbreuk aan de functionaliteit gedaan. In Arquatus I worden bekabeling en verlichting op zeer vernuftige wijze geïntegreerd in dezelfde hoofdvormen en systeemonderdelen. Zo kan het ovale profiel ook worden toegepast als laaghangende lijnverlichting. Als doorvoerzuil is de Arquatus I eveneens leverbaar met een uplightfunctie. Een staand verlichtingsarmatuur en werkplekontsluiting zijn in deze uitvoering op een prachtige manier samengebracht. Vraag naar de mogelijkheden, we denken graag met u mee.

AANVRAAG

Beschrijving

Doorvoerzuil |Arquatus I

Voor veel opdrachtgevers van BI Select geeft de slanke, luchtige ovaalvorm de doorslag om voor deze doorvoerzuil te kiezen. Vanzelfsprekend heeft de verhoogde aandacht voor de vormgeving geen afbreuk aan de functionaliteit gedaan. In Arquatus I worden bekabeling en verlichting op zeer vernuftige wijze geïntegreerd in dezelfde hoofdvormen en systeemonderdelen. Zo kan het ovale profiel ook worden toegepast als laaghangende lijnverlichting. Als doorvoerzuil is de Arquatus I eveneens leverbaar met een uplightfunctie. Een staand verlichtingsarmatuur en werkplekontsluiting zijn in deze uitvoering op een prachtige manier samengebracht. Vraag naar de mogelijkheden, we denken graag met u mee.

Arquatus I energiezuil

Doorvoerzuil technische specificaties

Afmetingen energiezuil

Afmetingen (breedte x diepte) (mm): 138×57 mm

Lengte (mm): 2750 mm / 3250 mm

dekselopening: 80 mm

Buiten de door Bl Select gehanteerde standaardlengtes kan de lengte van de Arquatus I doorvoerzuil op verzoek worden gevarieerd tot maximaal 5500 mm.

Materiaalspecificaties

Aansluitzuil

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: oorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Afdekplaat/klikdeksel

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Doosdraagprofiel

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Overgangsstukjes bol-vlak

Materiaal: aluminium gegoten

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur

Bevestigingscomponenten doorvoerzuil

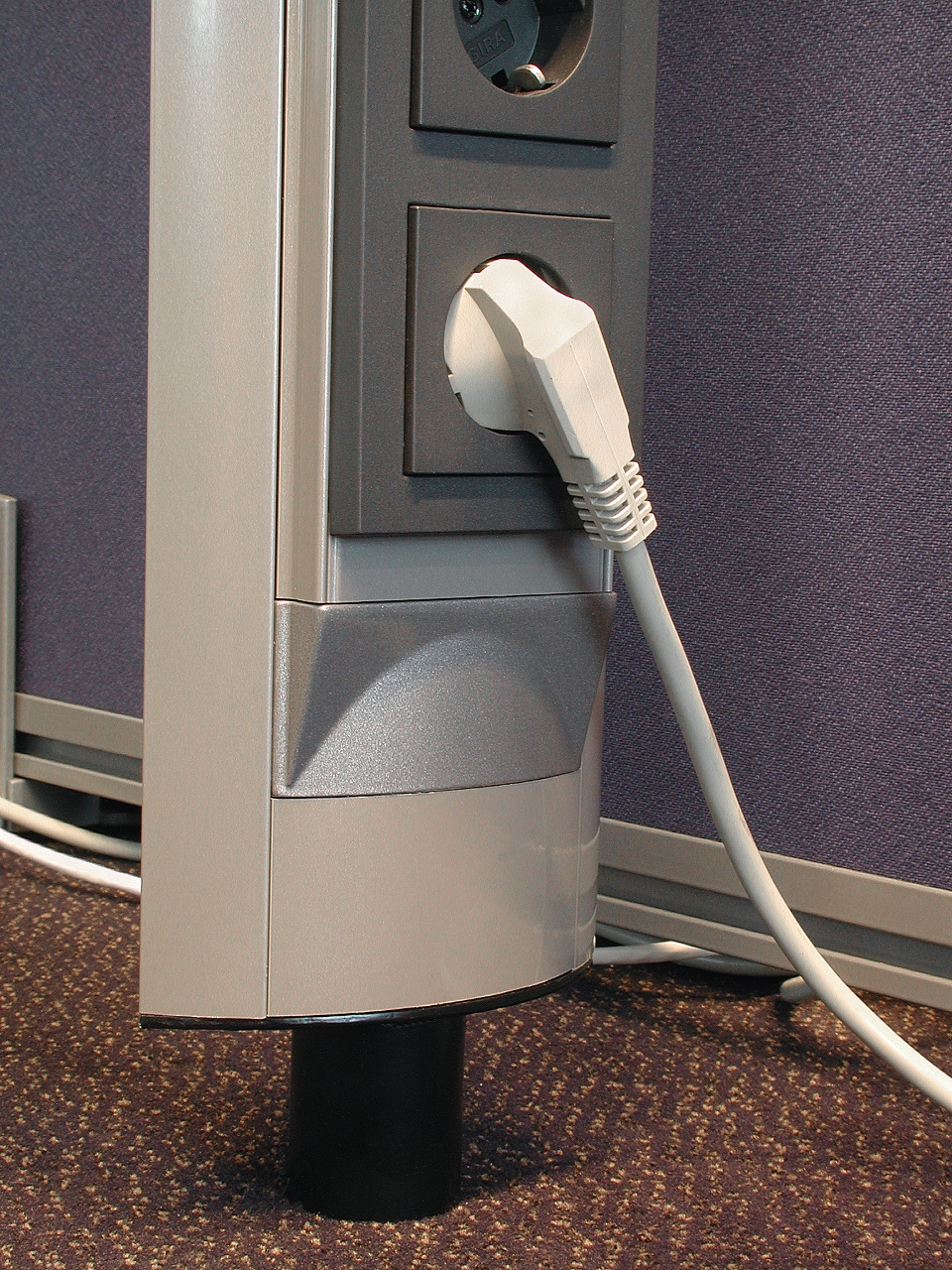

Vloerbevestingsmogelijkheden

Paalvoet (vast) incl. fixeerpennen, plaat met aluminium voet L=50 mm, voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur

Paalvoet (verstelbaar) l=50-85 mm, plaat met aluminium voet voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur, hoogteverstelling d.m.v. bout

Ovale vloerplaat 112 x 190 mm) plaat zwart RAL 9011 met 2 bevestigingspunten in combinatie met paalrozet 112 x 190 mm, 2-delig, A.B.S., wit gematteerd)

Plafondbevestigingscomponenten

Arquatus I korte verstelbare metalen plafondsteun met een lengte van min. 40 mm en max. 350 mm.

Arquatus I lange verstelbare plafondsteun met een lengte van min. 40 mm en max. 700 mm.

Arquatus I  Plafondrozet , A.B.S., wit gematteerd 2-delig.

Inbouwcomponenten doorvoerzuil

Uitvoeringsvorm: enkelzijdig

Bij Arquatus I wordt voor de inbouw van schakelmateriaal het doosdraagprofiel incl. vlakke deksel toegepast. De lengte hiervan bepaalt de mate van van invulling van de zuil

Schakelmateriaal WCD

1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)

3-voudige (ra) Peha WCD, excl. inbouwdoos.

universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.

Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige  WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).

Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.

Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).

Data aansluitpunten

Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts

Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)

Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts

Data montageframe 2x AMP incl. inbouwdoos, incl. borging

Maatwerk

Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera

Prefab / montage doorvoerzuil

Prefab

Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.

Montage

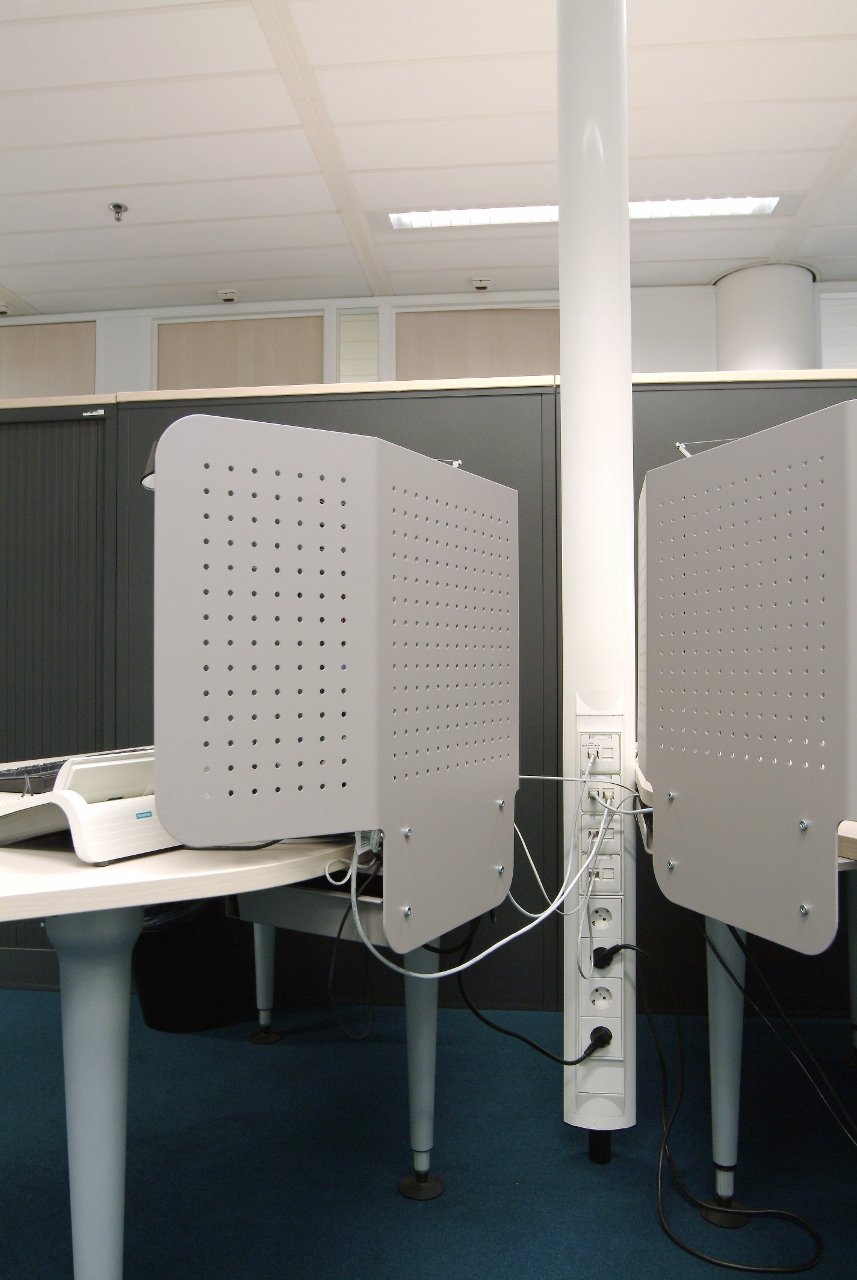

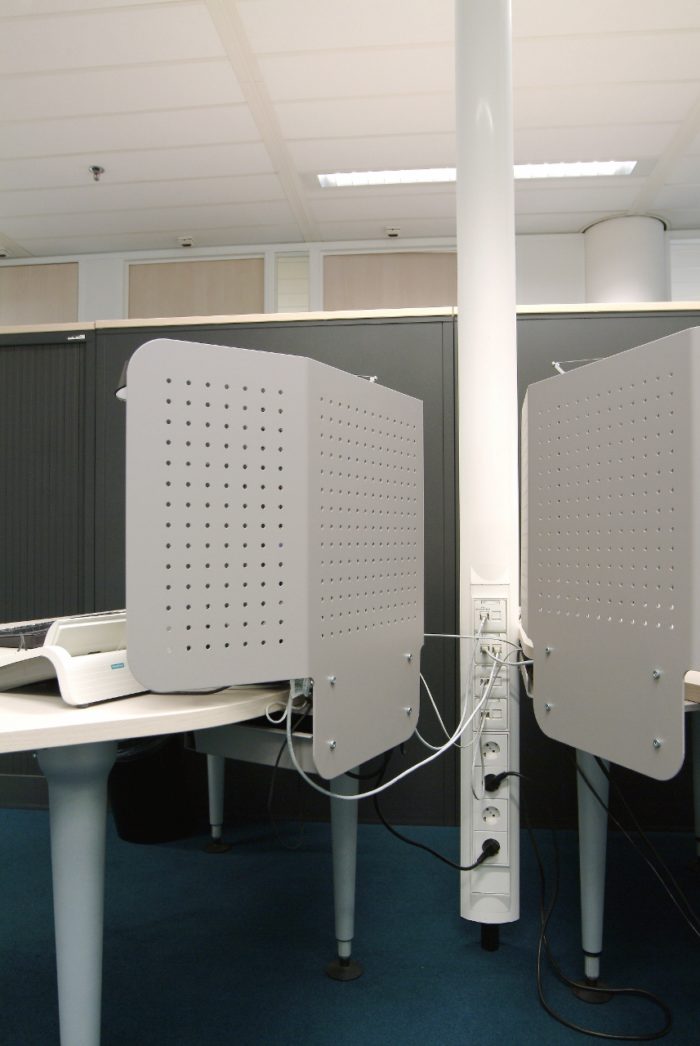

De plaatsing van alle energiezuilen van BI Select is schoon en snel. De voorgemonteerde zuilen worden gestempeld tussen vloer en bouwplafond door middel van een unieke klemconstructie. De aansluitsnoeren en patchkabels aansluiten en klaar is Kees. Voor de plaatsing van de energiezuilen van BI Select hoeft dus niet te worden geboord.

Duurzaam / constructie

Duurzaam

Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren  gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.

Constructie

In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
