Beschrijving

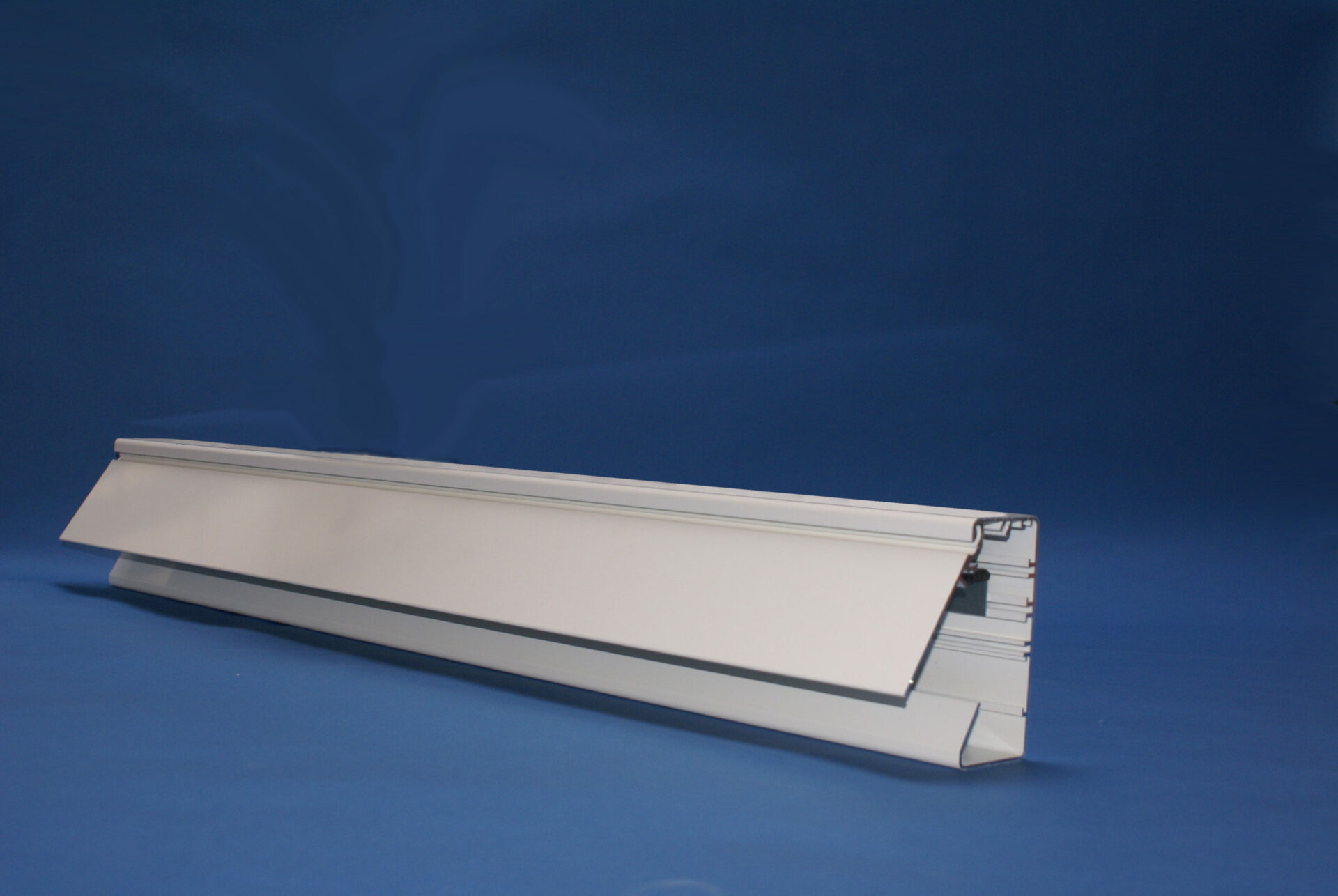

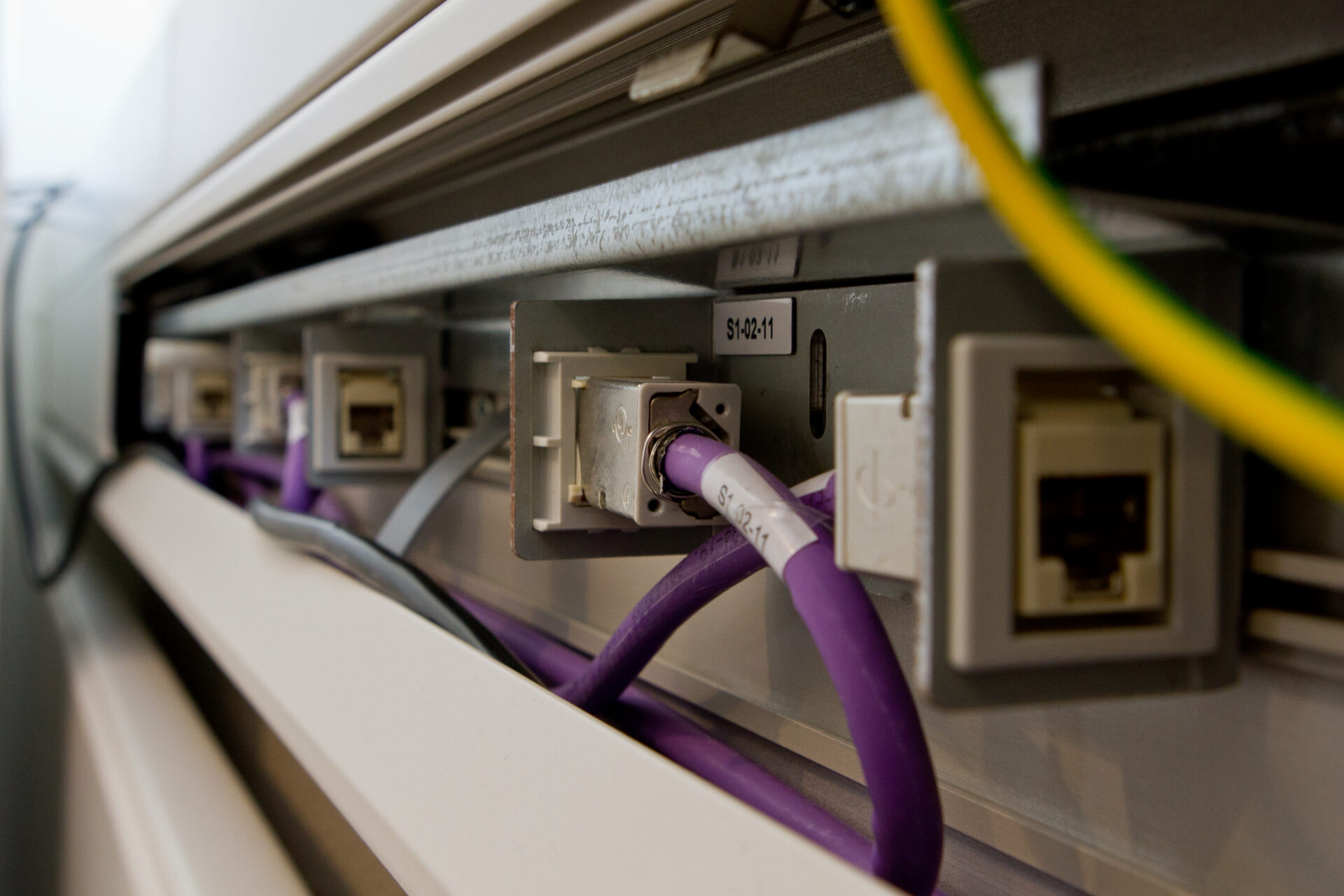

Deze miniklapgoot MKG130 is een compacte wandgoot voorzien van een scharnierend en afneembaar deksel waar alle data- en 230 Volt-aansluitingen achter verscholen zitten. Hierdoor is regulier schakelmateriaal overbodig geworden. Voor de 230V wordt gebruik gemaakt van GST-18 snoeren en koppelblokken. De MKG130 klapgoot wordt compleet voorgemonteerd geleverd. Goot monteren, units van 3600 mm koppelen, datakabels inleggen en klaar is Kees. Dus als de bekabelingsintensiteit wat minder is, dan kan de compactere versie van de klapgoot worden toegepast. Alle voordelen van de klapgoot zijn ook op deze compacte miniklapgoot MKG130 van toepassing. Er kan fors worden bespaard op de kosten van de data-installatie. Omdat inbouwdozen ontbreken kunnen de datakabels probleemloos in de goot worden gelegd. Dankzij de speciale montagetrapjes voor de data-aansluiting blijven de snoeren prachtig recht. Pas als alle aansluitsnoeren en patchkabels zijn getrokken en aansluitingen zijn gerealiseerd worden de deksels aan de goot bevestigd.
MKG130 & BKG190 Klapgoten Brochure
Technische specificaties
Afmetingen compacte wandgoot
Afmetingen (breedte x diepte) (mm): 130 x 60 mm
Lengte (mm): 1800 mm / 3600 mm
Buiten de door Bl Select gehanteerde standaard lengtes kan de lengte van de MKG 130 op verzoek worden gevarieerd tot de volgende maximum lengtes: maximaal 5500 mm.
Materiaalspecificaties
Klapgoot
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur
Scharnierdeksel:
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur
Bevestigingscomponenten compacte wandgoot
Eindstuk Metaal in kleur gecoat
Blinde koppeling Plaat(staal), gegalvaniseerd

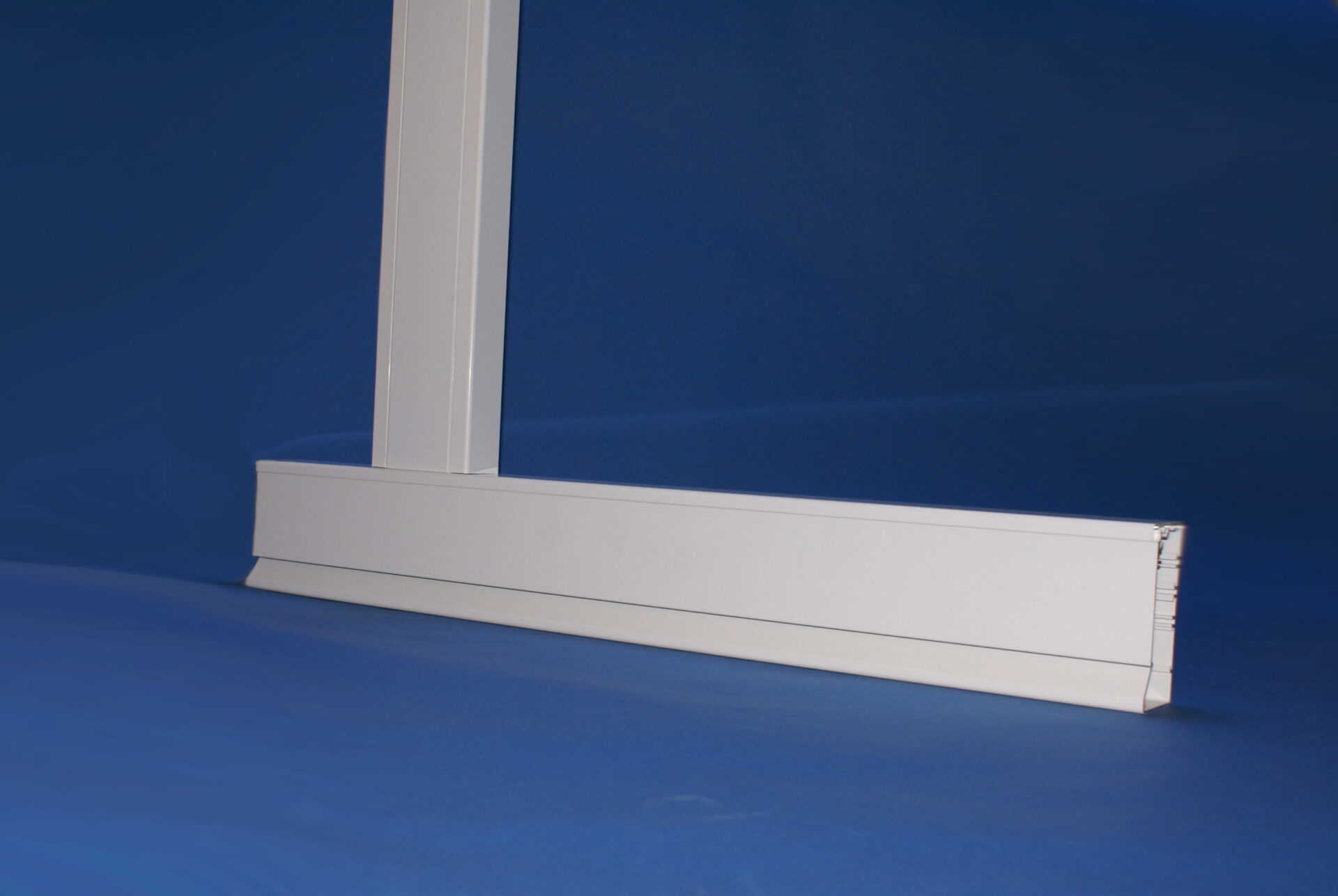

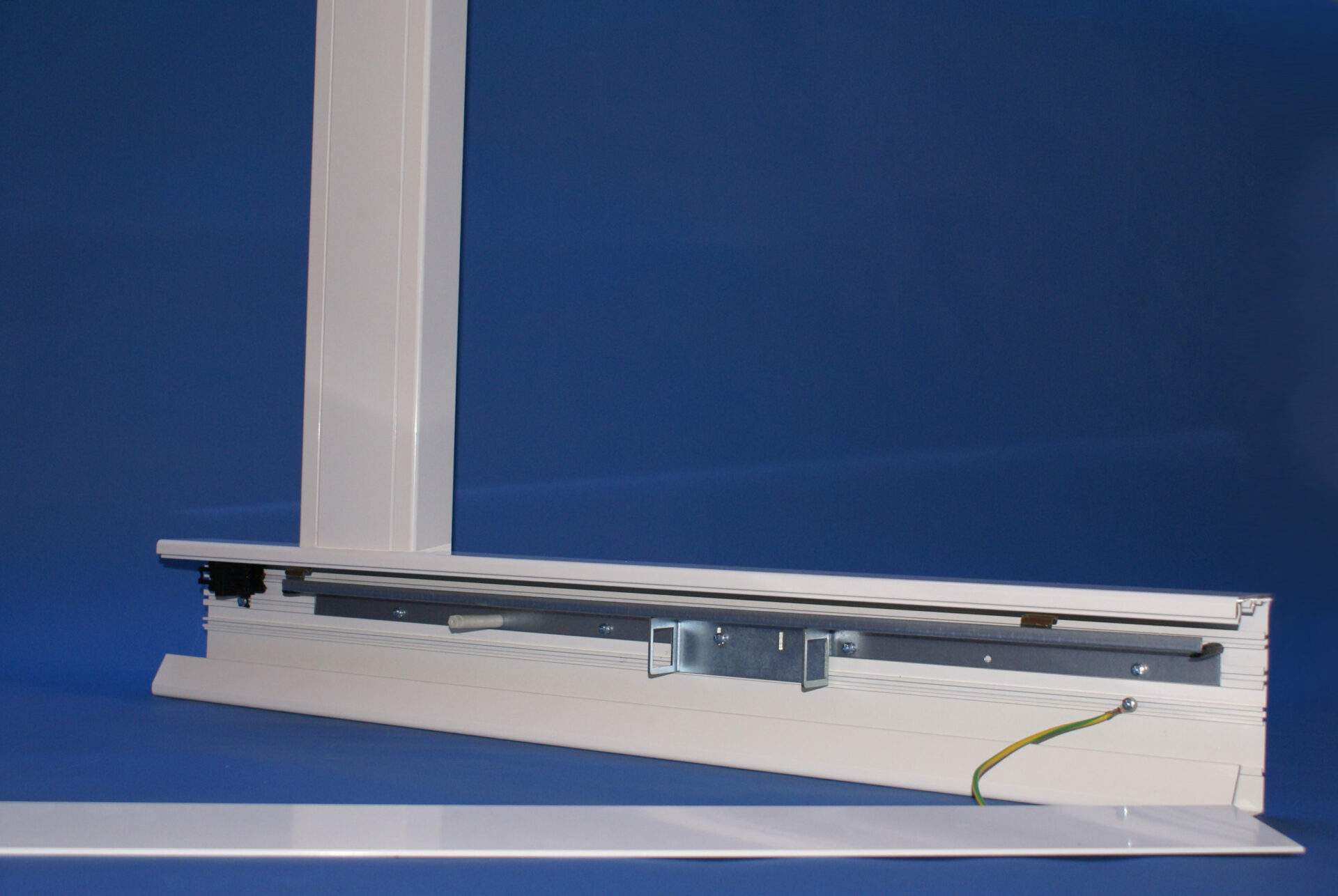

Interne hoek 90° aluminium voorzien van slagvaste poedercoating incl. deksel, borging en bevestigingsgaten
Externe hoek 90° aluminium voorzien van slagvaste poedercoating incl. deksel, borging en bevestigingsgaten
Op aanvraag kunnen hoekstukken op maat worden gezaagd
Inbouwcomponenten
Kabeldraagprofiel voorzien van kantrubber, standaardlengtes 750 mm en 1500 mm
Aarddraad t.b.v. aarding goot of deksel L= 450 mm

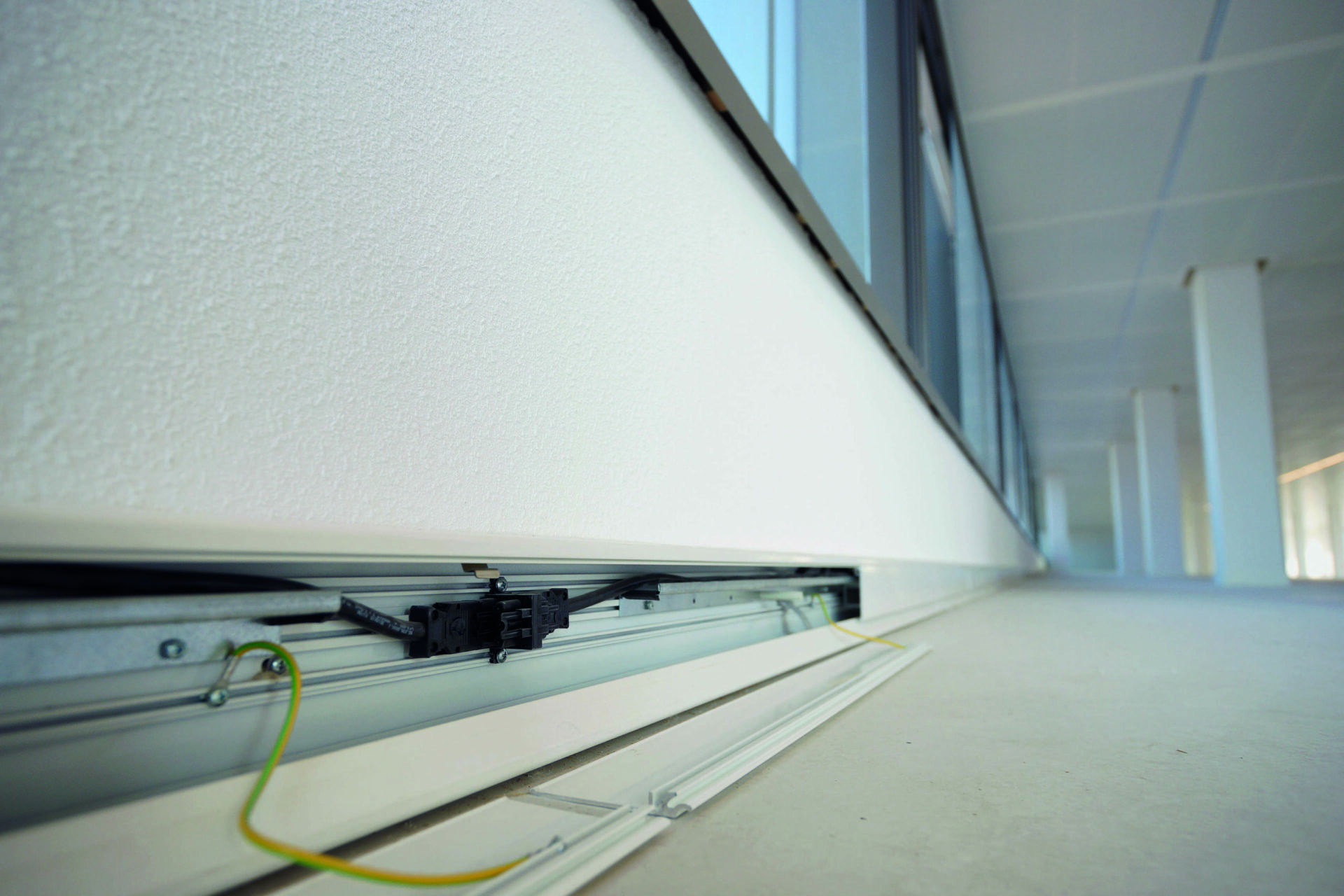

Voedingsblok GST-18 Gemonteerd in goot, per 1800 mm 1 voedingsblok,
1x voed/3x aftak of 1x voed/5x aftak
Koppelsnoer GST-18 3G1,5, standaardlengtes 2, 3 en 5 meter
Kabelclip PVC Per 5 stuks verpakt in zakje
Dataframe 2-voudig, standaard geschikt voor Cat5e, AMP, Avaya of t.b.v. Attema adapter (andere merken op aanvraag)
Dekselborging incl. afstandhouders
Prefab / montage compacte wandgoot
Prefab
Alle klapgoten worden geheel op maat geleverd incl. scharnierdeksel en bevestigingscomponenten.
Voor de 230 V wordt gebruik gemaakt van GST-18 snoeren en koppelblokken. De MKG 130 klapgoot wordt compleet voorgemonteerd geleverd. Goot monteren, unit koppelen, datakabels inleggen en klaar.
Montage

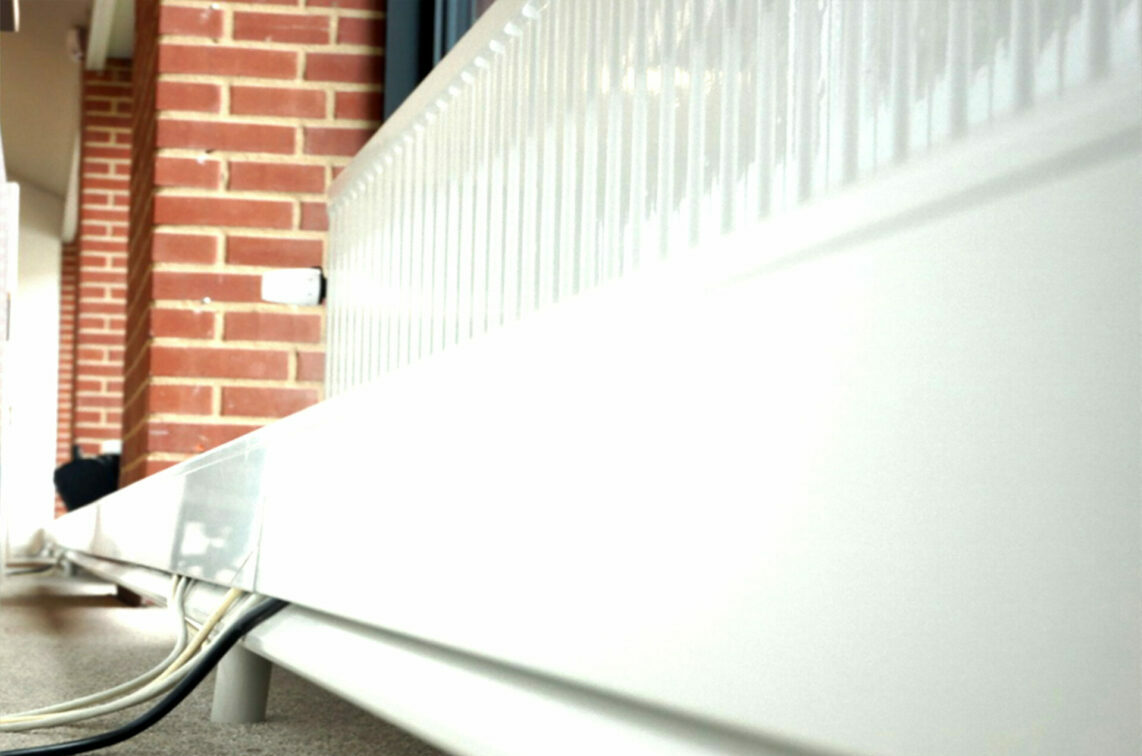

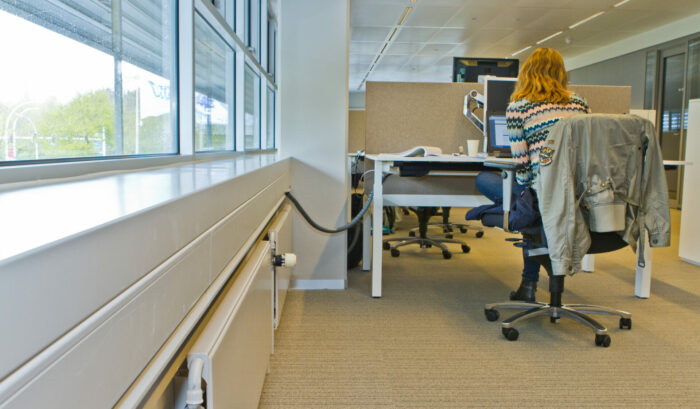

De aluminium gootsystemen zijn vormvast en laten zich gemakkelijk langs plint of aan de wand bevestigen.
Op verzoek kunnen boorgaten aan de achterzijde of aan de zijkant van het profiel worden aangebracht.

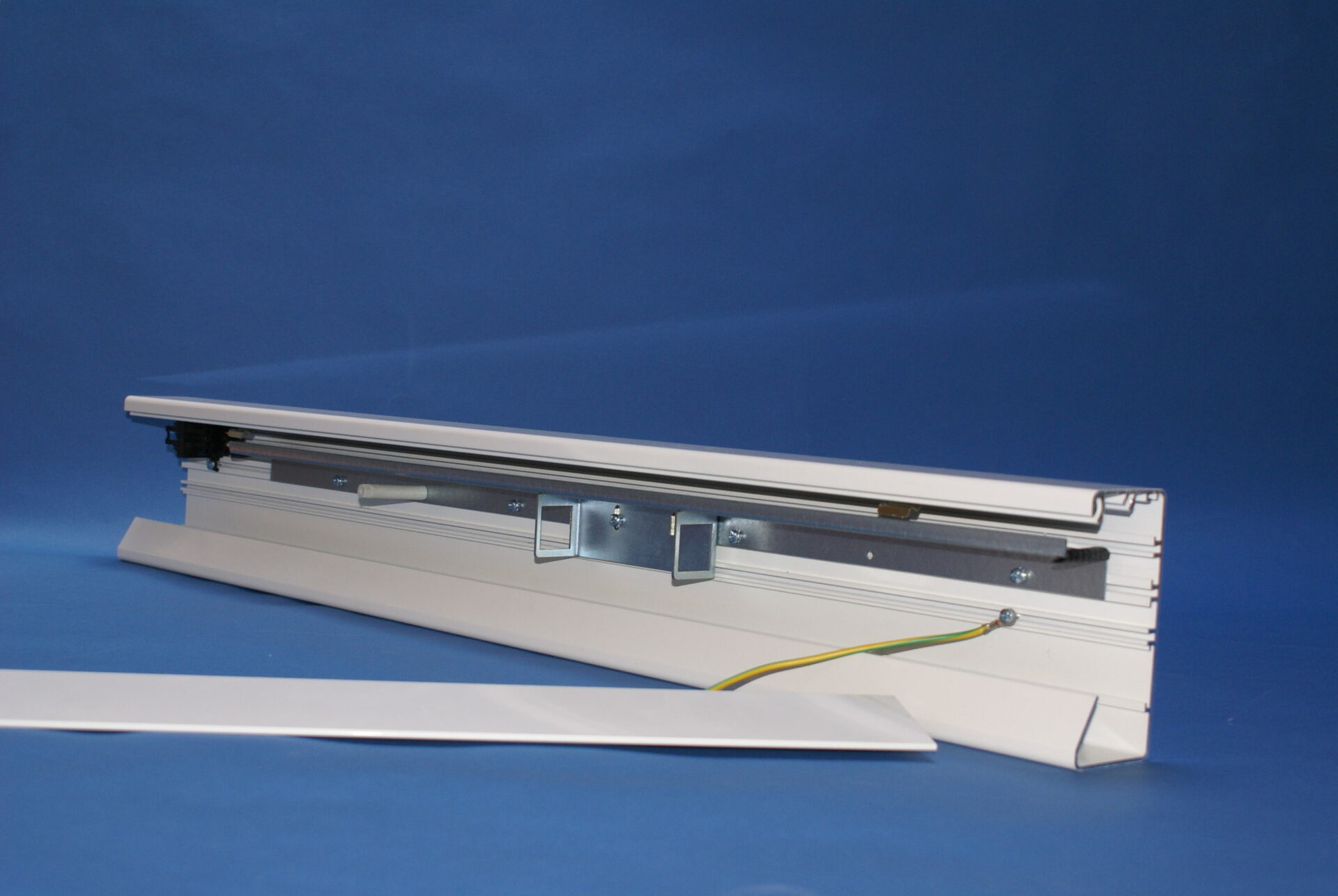

Deze kleine variant van de wandgoot is voorzien van een scharnierend en afneembaar deksel waar alle data- en 230 Volt-aansluitingen achter verscholen zitten. Hierdoor is regulier schakelmateriaal overbodig geworden.
Duurzaam / constructie
Duurzaam
Aluminium doorvoerkanalen van BI Select zijn vormvast en zien er na jaren gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat MKG 130 toegankelijk blijft door het klikdeksel kan aansluitmateriaal en bekabeling achteraf eenvoudig gewijzigd of aangevuld worden. De MKG 130 kan daardoor blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.
Constructie
In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
