BP220 Plafondzuil

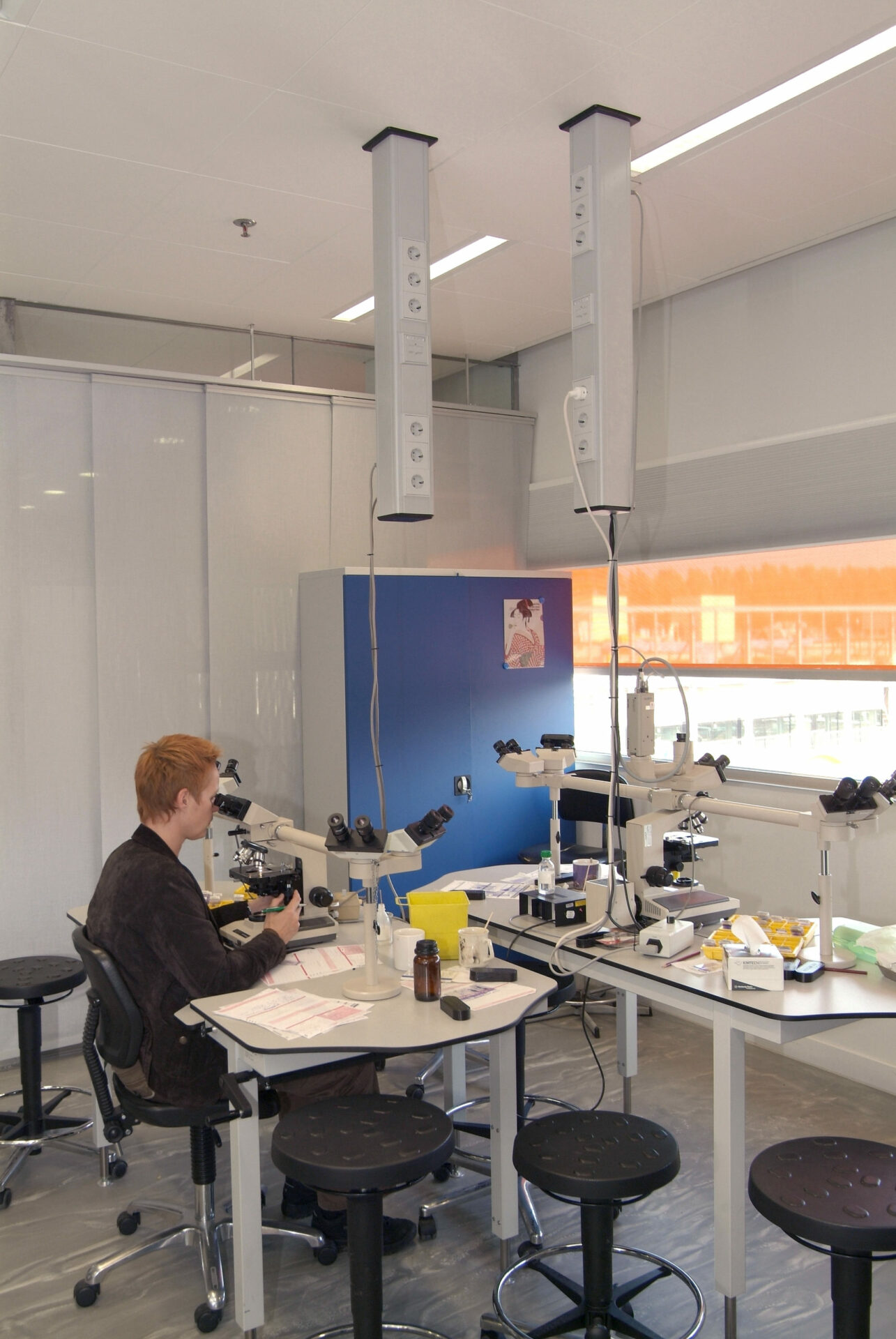

Soms is het handiger om juist boven de werkplek aansluitingen te creëren. Bijvoorbeeld als vloer en bureau om hygiënische reden vrij moeten blijven. Dan is de BP220 plafondzuil zonder twijfel de meest veelzijdige energiezuil. Door de dubbele invulbaarheid is er ruimte voor heel veel voorzieningen. Bovendien kunnen de componenten op elke gewenste hoogte worden gemonteerd. De plafondzuil laat zich niet alleen in kantoren en scholen, maar eveneens in laboratoria goed toepassen. Het tweede compartiment kan worden gebruikt voor de toevoer van medische gassen. De bevestigingsconstructie is per situatie en toepassing verschillend. BI Select maakt hiervoor een voorstel en een constructie op maat. Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.

AANVRAAG

Beschrijving

Plafondzuil | BP220

Soms is het handiger om juist boven de werkplek aansluitingen te creëren met een plafondzuil. Bijvoorbeeld als vloer en bureau om hygiënische reden vrij moeten blijven. Dan is de BP220 plafondzuil zonder twijfel de meest veelzijdige energiezuil. Door de dubbele invulbaarheid is er ruimte voor heel veel voorzieningen. Bovendien kunnen de componenten op elke gewenste hoogte worden gemonteerd. De plafondzuil laat zich niet alleen in kantoren en scholen, maar eveneens in laboratoria goed toepassen. Het tweede compartiment kan worden gebruikt voor de toevoer van medische gassen. De bevestigingsconstructie is per situatie en toepassing verschillend. BI Select maakt hiervoor een voorstel en een constructie op maat. Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.

BP220 plafondzuil

Technische specificaties plafondzuil

Afmetingen

Afmetingen (breedte x diepte) (mm): 120×120 mm

Lengte (mm): 1250 mm

Dekselopening: 80 mm

Buiten de door Bl Select gehanteerde standaardlengte kan de lengte van de BP220 plafondzuil op verzoek worden gevarieerd in afwijkende lengtes.

Materiaalspecificaties plafondzuil

Aansluitzuil

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur

Afdekplaat/klikdeksel

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur

Topdeksel

Materiaal: ABS kunststof

Materiaaldikte (mm): 15

Kleur: matzwart

Bevestigingscomponenten

Aansluitzuil

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur

Afdekplaat/klikdeksel

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur

Topdeksel

Materiaal: ABS kunststof

Materiaaldikte (mm): 15

Kleur: matzwart

Inbouwcomponenten plafondzuil

Uitvoeringsvorm: dubbelzijdig

Schakelmateriaal WCD

1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)

3-voudige (ra) Peha WCD, excl. inbouwdoos.

universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.

Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige  WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).

Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.

Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).

Data aansluitpunten

Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts

Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)

Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts

Data montageframe 2x AMP incl. inbouwdoos, incl. borging

Maatwerk

Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera

Prefab / montage

Prefab

Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.

Montage

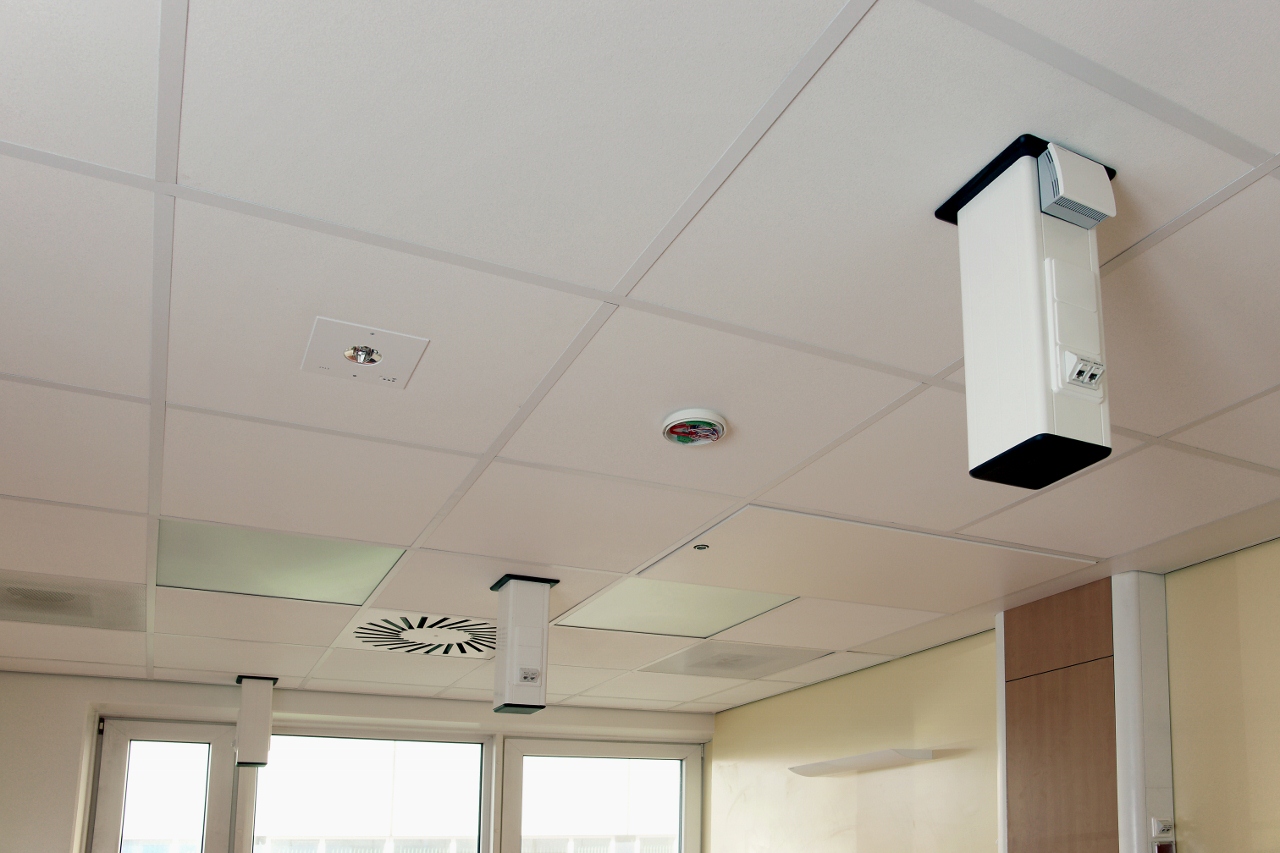

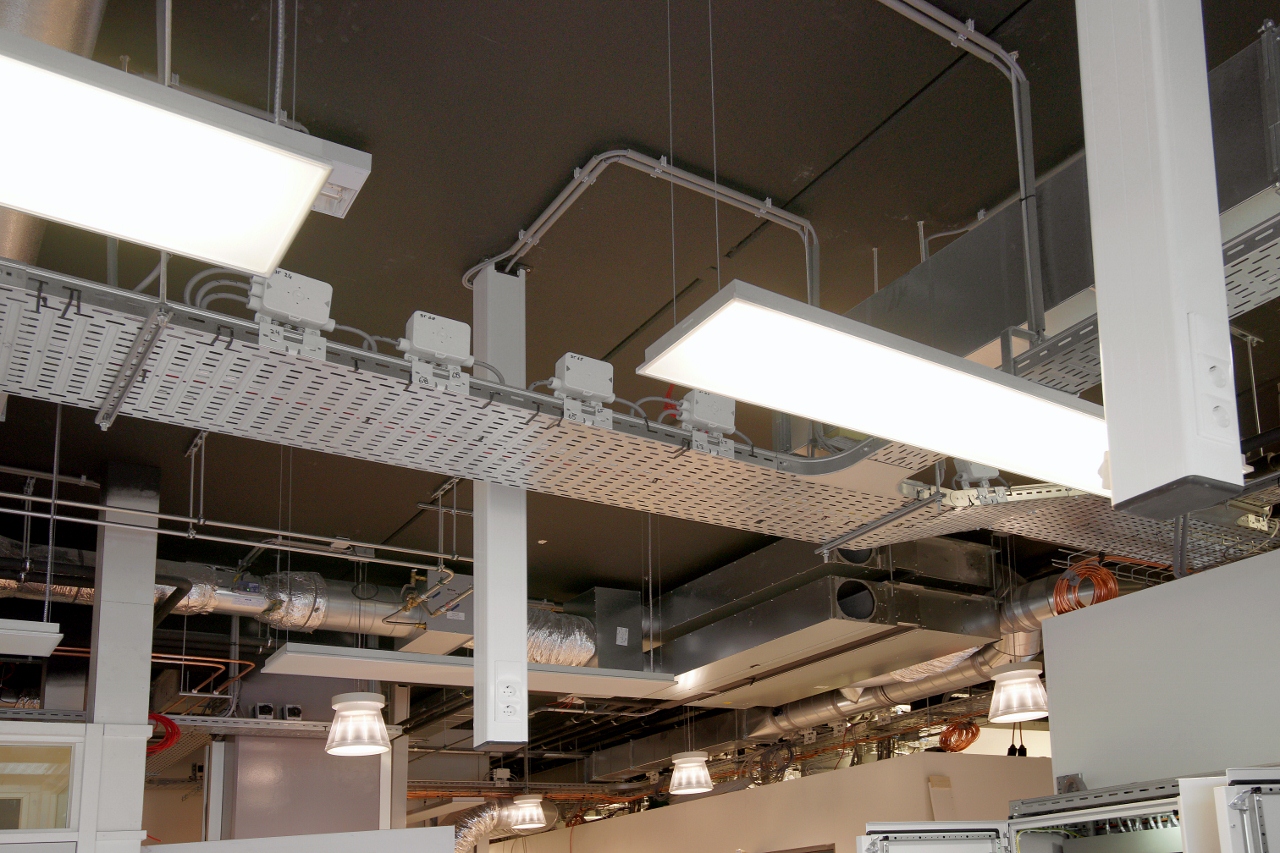

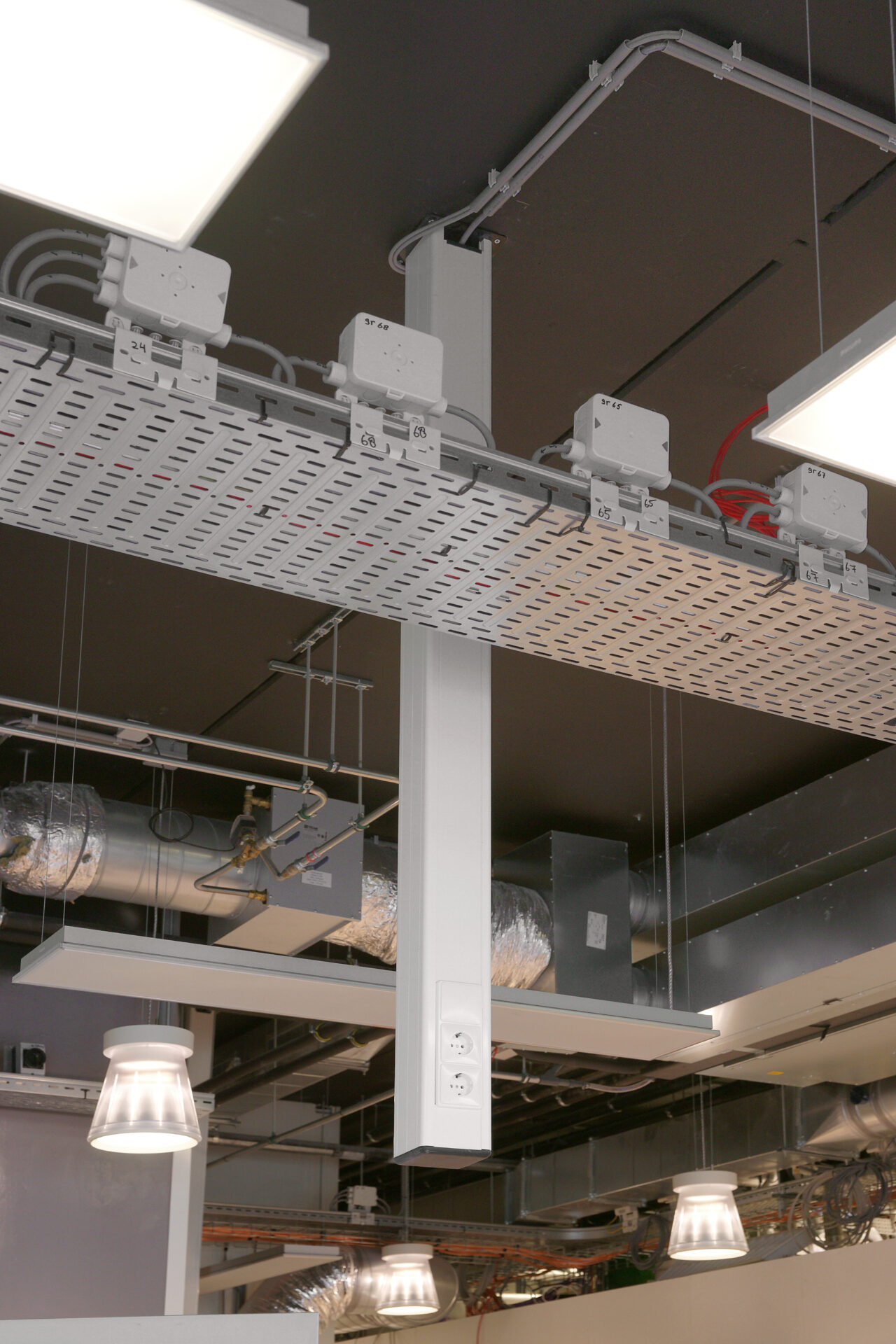

De plafondzuil wordt aan het planfond gemonteerd.  We adviseren om ter hoogte van het systeemplafond d.m.v. een houten plaat de constructie te verstevingen.

Duurzaam / constructie plafondzuil

Duurzaam

Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren  gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.

Constructie

In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
