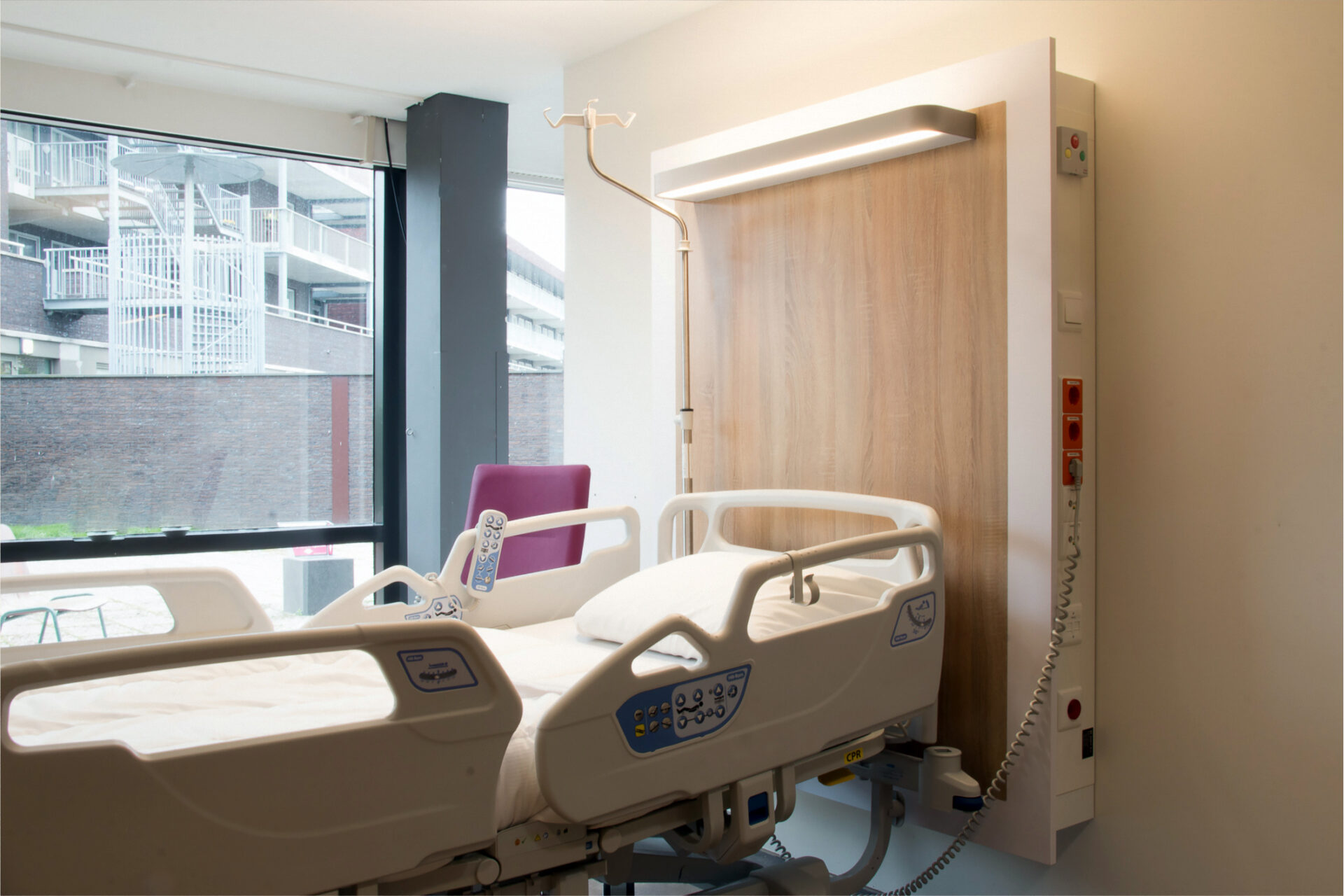

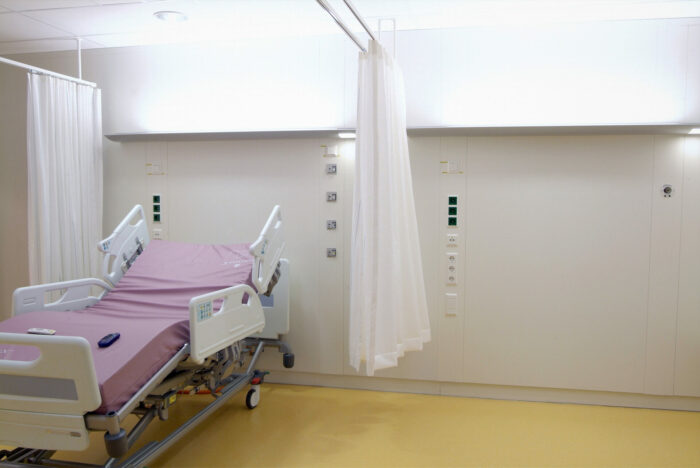

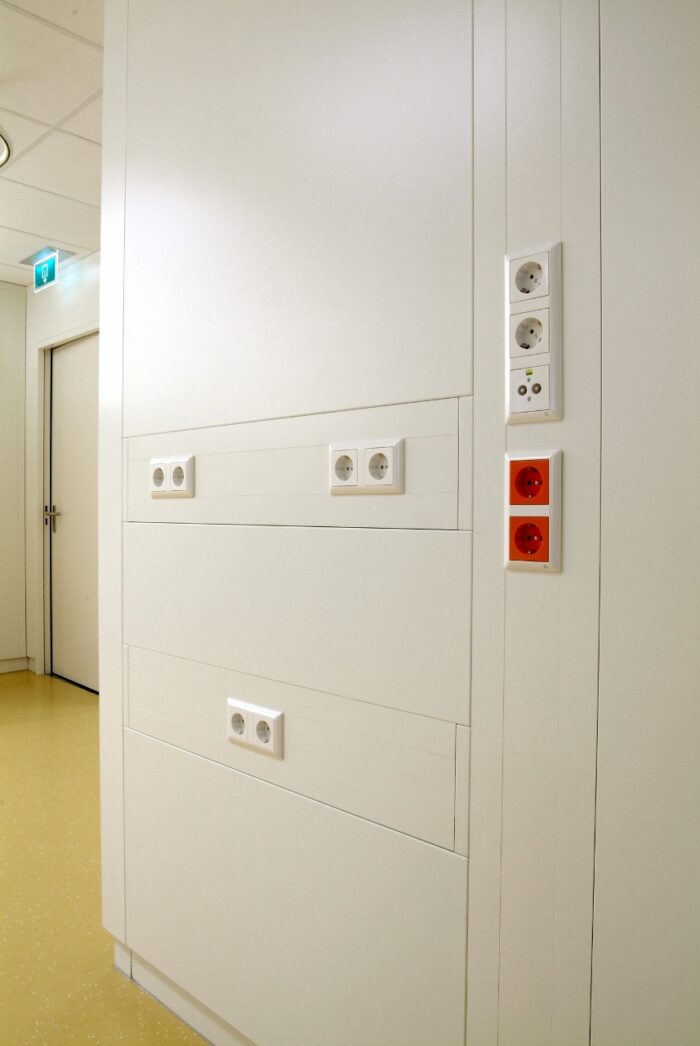

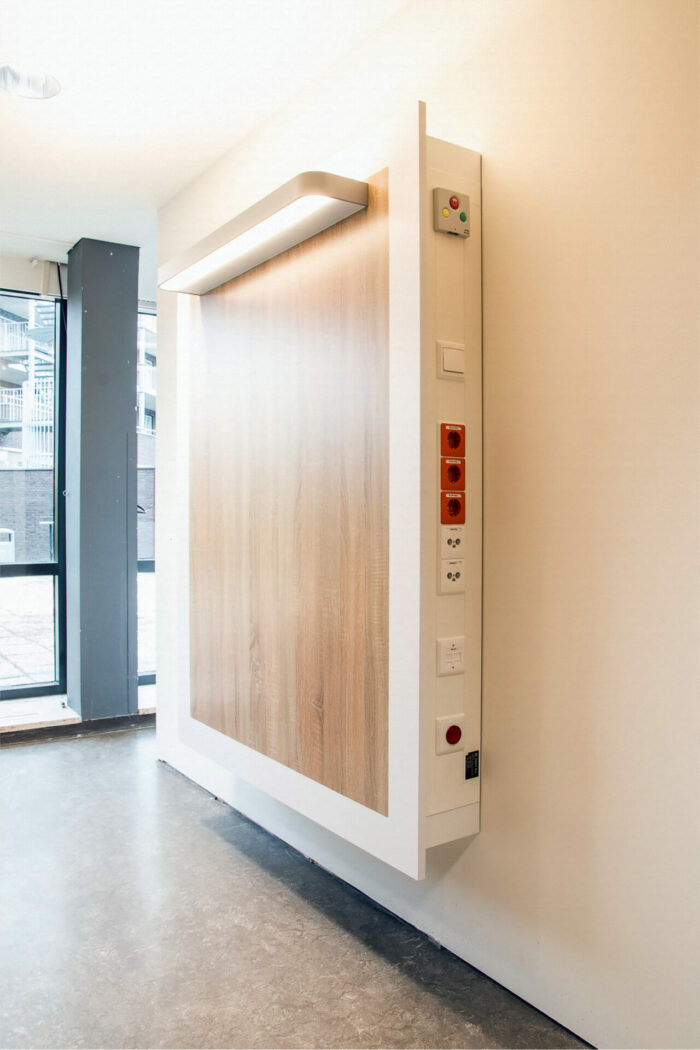

BC182 Medische wandgoot

De medische wandgoot BC182 kan geheel in de wand worden weggewerkt. Een technisch hoogstandje en een lust voor het oog. Bovendien is de wandgoot uit hygiëne-oogpunt ideaal, want er zijn geen kieren of naden. In de inbouwgoot is ruimte voor 230V en data-aansluitingen. Daarnaast is er een speciale versie voor inbouw van medische gassen. De goten worden exact op gewenste lengte geleverd. De goten kunnen geheel worden voorgemonteerd en ‘stekerklaar’ worden afgeleverd. De goot is weliswaar weggewerkt in de wand, maar blijft toch goed toegankelijk door middel van een klikdeksel dat te eenvoudig te verwijderen is. De BC182 is in iedere medische ruimte toepasbaar, ongeacht veiligheidsklasse.

AANVRAAG

Beschrijving

BC182 Medische wandgoot

De medische wandgoot BC182 kan geheel in de wand worden weggewerkt. Een technisch hoogstandje en een lust voor het oog. Bovendien is de wandgoot uit hygiëne-oogpunt ideaal, want er zijn geen kieren of naden. In de inbouwgoot is ruimte voor 230V en data-aansluitingen. Daarnaast is er een speciale versie voor inbouw van medische gassen. De goten worden exact op gewenste lengte geleverd. De goten kunnen geheel worden voorgemonteerd en ‘stekerklaar’ worden afgeleverd. De goot is weliswaar weggewerkt in de wand, maar blijft toch goed toegankelijk door middel van een klikdeksel dat te eenvoudig te verwijderen is. De BC182 is in iedere medische ruimte toepasbaar, ongeacht veiligheidsklasse.

BC182 medische wandgoot

Technische specificaties medische wandgoot

Afmetingen

buitenmaat (breedte x diepte) (mm): 182 x 70 mm

binnenmaat (breedte x diepte) (mm): 120 x 66 mm

Lengte (mm): 2550 mm

Dekselopening: 80 mm

Buiten de door Bl Select gehanteerde standaard lengtes kan de lengte van de BC182 op verzoek worden gevarieerd tot de volgende maximum lengtes: maximaal 5500 mm.

Materiaalspecificaties medische wandgoot

Medische inbouwgoot

Materiaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit)/op verzoek elke gewenste kleur overeenkomstig de specificaties van de wandenleverancier

Afdekplaat/klikdeksel (standaard voorzien van dekselaarding)

Materaal: aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit)/op verzoek elke gewenste kleur overeenkomstig de specificaties van de wandenleverancier

Bevestigingscomponenten

Losse onderdelen

– Snapbox inbouwdoos, 2-­‐delig, h.o.h. 71 mm

– Snapbox lasdoos met deksel, incl. trekontlaster

– Gootaarding

– Aardingsdraad (los)

– Sticker aardingssymbool, per vel

– Klipjes (PVC grijs), per 5 verpakt in zakje

– Scheidingsschot (PVC grijs), met metalen strip per meter

– Scheidingsschot (aluminium, blank geanodiseerd) per meter

– Dubbele inbouwdoos (Spelsberg), leeg

– Transparante lasdoppen, per 5 verpakt in zakje

– Montageset t.b.v. inbouw medische gassen type XXX (op aanvraag)

– Gatdeksel t.b.v. inbouw medische gassen type XXX (op aanvraag)

Inbouwcomponenten medische wandgoot

Schakelmateriaal WCD

1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)

3-voudige (ra) Peha WCD, excl. inbouwdoos.

universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.

Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige  WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).

Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.

Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).

Data aansluitpunten

Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts

Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)

Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts

Data montageframe 2x AMP incl. inbouwdoos, incl. borging

Maatwerk

Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera

Prefab / montage

De medische goot wordt compleet op maat gemaakt en voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten.
