Arquatus I combizuil

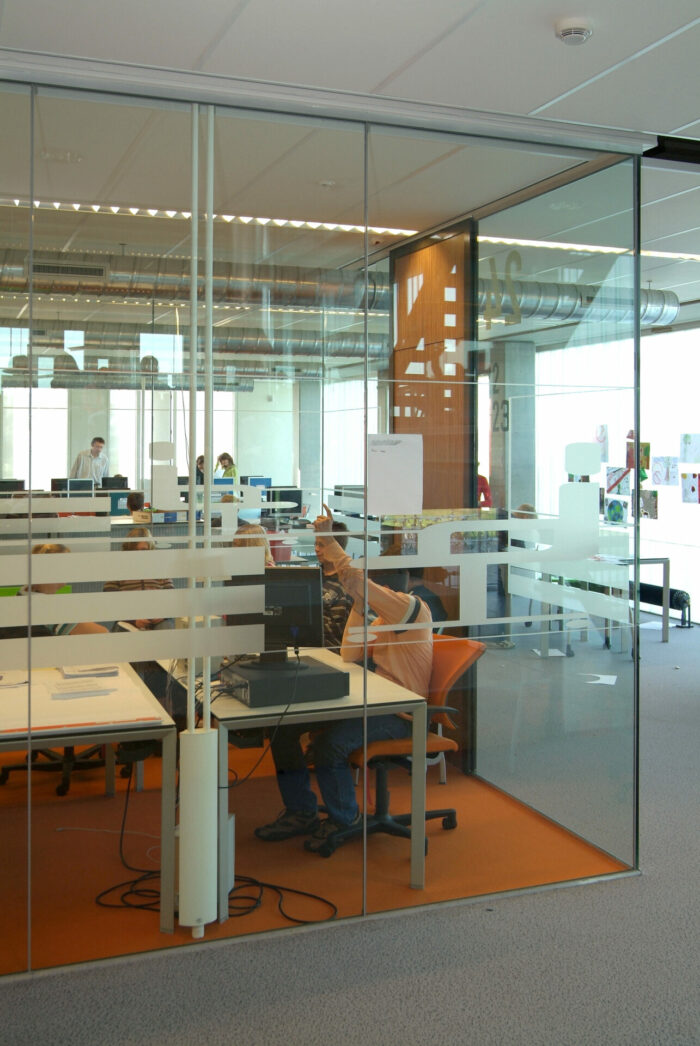

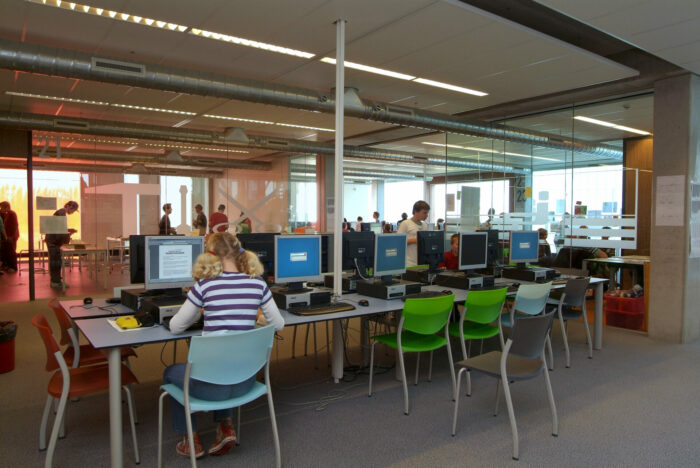

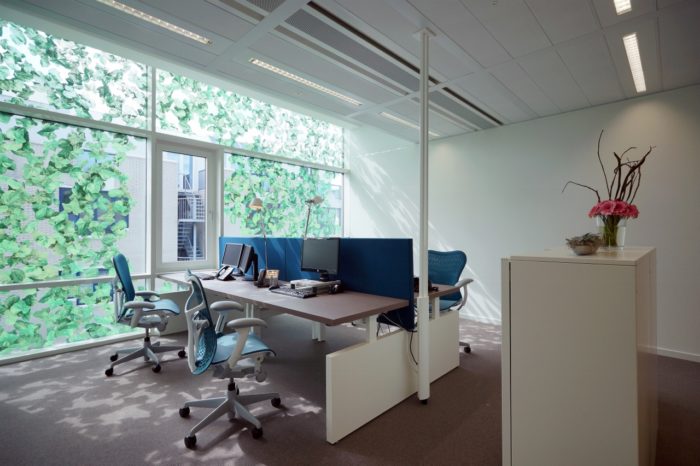

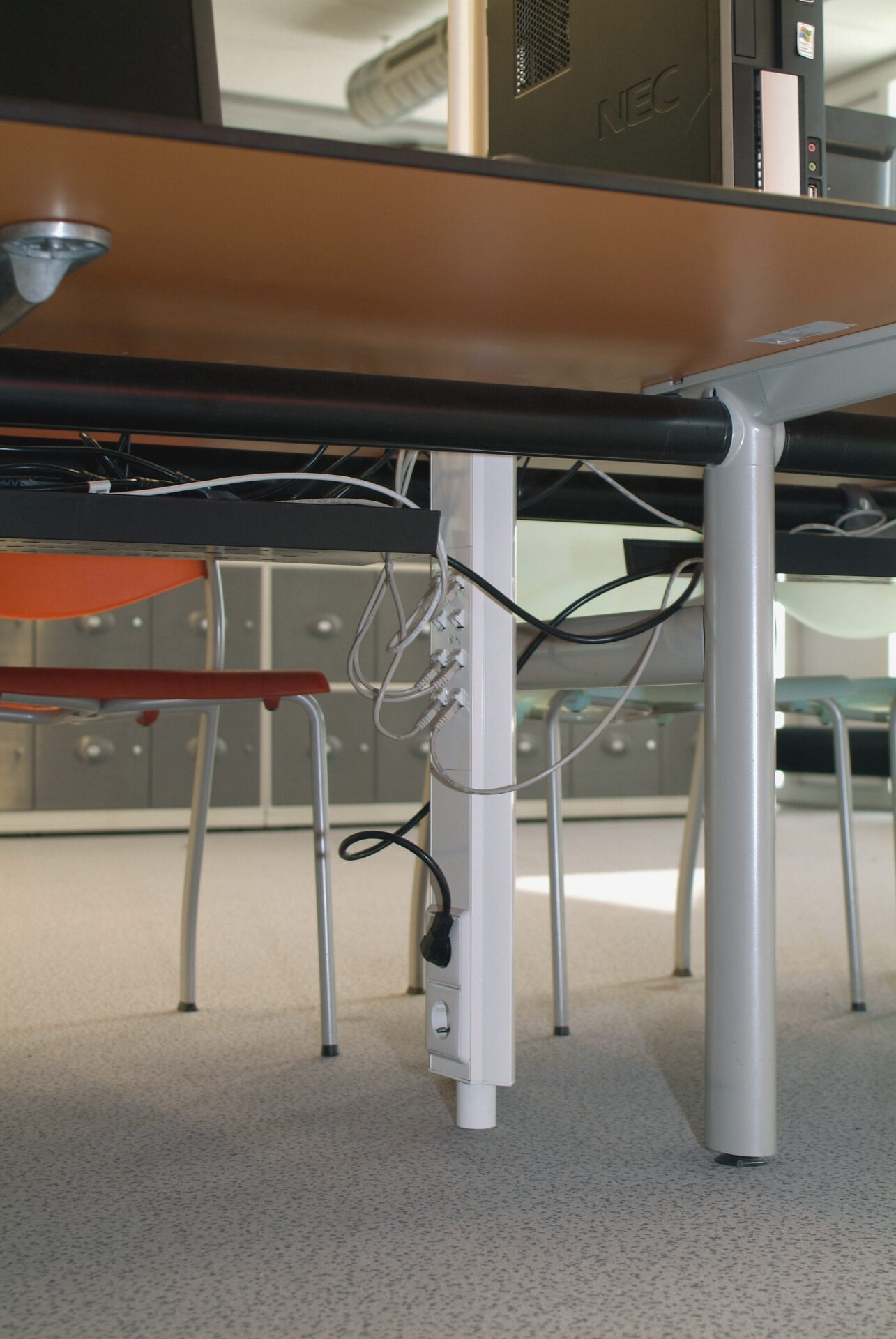

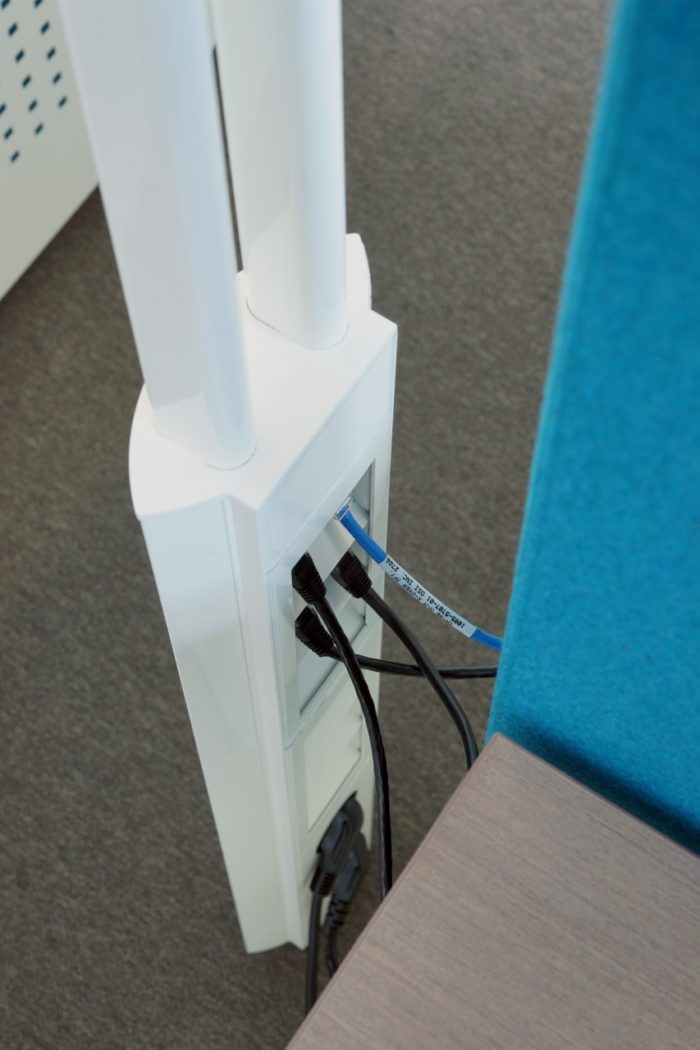

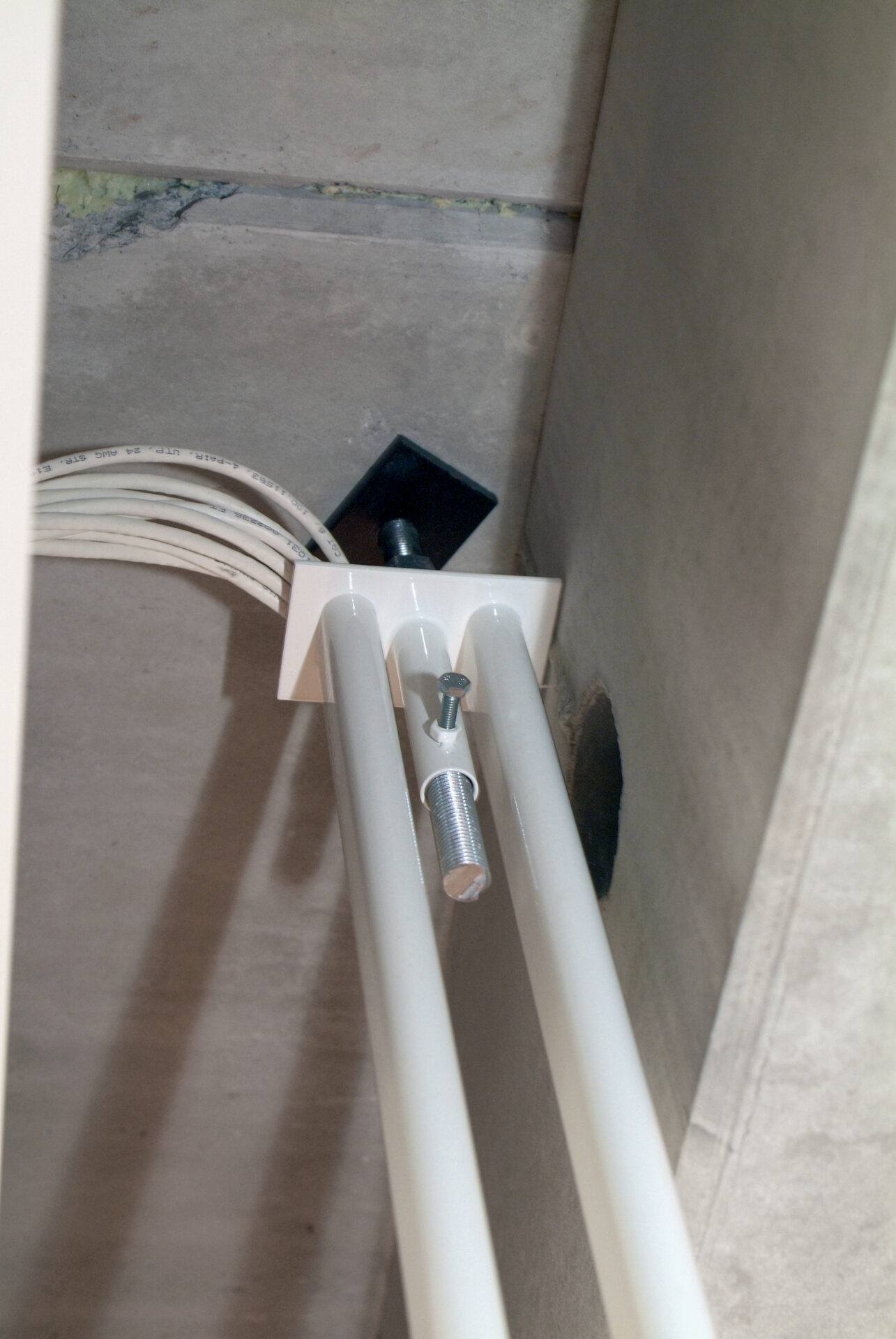

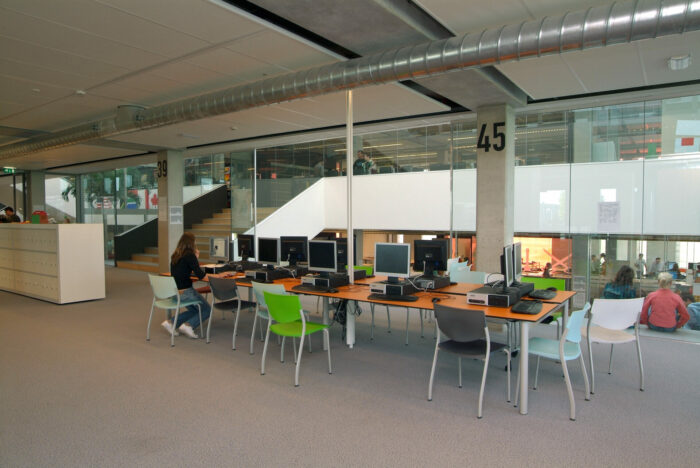

Met de Arquatus I combizuil stroompaal bewijst BI Select dat techniek en vorm heel goed te combineren zijn.   Als stroompaal gaat de Arquatus I vanaf bureauhoogte over in twee ovale buisjes die naar het plafond voeren. Daarmee wordt een hoge mate van transparantie in de ruimte bereikt. De twee buisjes fungeren tevens als gescheiden kabeldoorvoerkanalen. De Arquatus I stroompaal laat zich uitstekend in het centrum van bureauconfiguraties plaatsen. Voor de doorvoer naar het plafond heeft BI Select een sierplaatje ontwikkeld ter afwerking van de dubbelovaal overbruggingssteun. De doorvoer vestigt zo geen aandacht op zich. Alle geleverde stroompalen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.

Aanvraag

Beschrijving

Stroompaal | Arquatus I combizuil

Met de Arquatus I combizuil stroompaal bewijst BI Select dat techniek en vorm heel goed te combineren zijn.   Als stroompaal gaat de Arquatus I vanaf bureauhoogte over in twee ovale buisjes die naar het plafond voeren. Daarmee wordt een hoge mate van transparantie in de ruimte bereikt. De twee buisjes fungeren tevens als gescheiden kabeldoorvoerkanalen. De Arquatus I stroompaal laat zich uitstekend in het centrum van bureauconfiguraties plaatsen. Voor de doorvoer naar het plafond heeft BI Select een sierplaatje ontwikkeld ter afwerking van de dubbelovaal overbruggingssteun. De doorvoer vestigt zo geen aandacht op zich. Alle geleverde stroompalen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.

Arquatus I combizuil dubbelovaal

Technische specificaties

Afmetingen stroompaal

Afmetingen (breedte x diepte) (mm): 138×57 mm

Lengte (mm): 2750 mm / 3250 mm

Lengte Arquatus I aansluitdeel: 660 mm

verjonging d.m.v. twee ovalen pijpjes met een lengte van 2090 mm / 2540 mm

dekselopening: 80 mm

Bij dit product is de plafondruimte kritisch bij het bepalen van de lengtemaat.

Buiten de door Bl Select gehanteerde standaardlengtes kan de lengte van de Arquatus I energiezuil op verzoek worden gevarieerd.

Materiaalspecificaties stroompaal

Aansluitzuil

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5 mm

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Afdekplaat/klikdeksel

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5 mm

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Doosdraagprofiel

Materiaal: geëxtraheerd aluminium

Materiaaldikte (mm): 1,5

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur

Overgangsstukjes bol-vlak

Materiaal: aluminium gegoten

Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating

Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur

kopschot t.b.v dubbelovaal

Materiaal: kunststof 2-delig

Bevestigingscomponenten stroompaal

Vloerbevestingsmogelijkheden

Paalvoet (vast) incl. fixeerpennen, plaat met aluminium voet L=50 mm, voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur

Paalvoet (verstelbaar) l=50-85 mm, plaat met aluminium voet voorzien van poedercoating RAL 9011 / op verzoek elke gewenste RAL-kleur, hoogteverstelling d.m.v. bout

Ovale vloerplaat 112 x 190 mm plaat zwart RAL 9011 met 2 bevestigingspunten in combinatie met paalrozet 112 x 190 mm, 2-delig, A.B.S., wit gematteerd)

Plafondbevestigingscomponenten

Arquatus I combi korte verstelbare metalen plafondsteun met een lengte van min. 40 mm en max. 350 mm.

Arquatus I combi lange verstelbare plafondsteun met een lengte van min. 40 mm en max. 700 mm.

Arquatus I combi plafondrozet , A.B.S., wit gematteerd 2-delig.

Inbouwcomponenten stroompaal

Uitvoeringsvorm: enkelzijdig

Bij Arquatus I wordt voor de inbouw van schakelmateriaal het doosdraagprofiel incl. vlakke deksel toegepast. De lengte hiervan bepaalt de mate van van invulling van de zuil.

Schakelmateriaal WCD

1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)

3-voudige (ra) Peha WCD, excl. inbouwdoos.

universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.

Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige  WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).

Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.

Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).

Data aansluitpunten

Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.

Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts

Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)

Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts

Data montageframe 2x AMP incl. inbouwdoos, incl. borging

Maatwerk

Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera

Prefab / montage stroompaal

Prefab

Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.

Montage

De plaatsing van alle energiezuilen van BI Select is schoon en snel. De voorgemonteerde zuilen worden gestempeld tussen vloer en bouwplafond door middel van een unieke klemconstructie. De aansluitsnoeren en patchkabels aansluiten en klaar is Kees. Voor de plaatsing van de energiezuilen van BI Select hoeft dus niet te worden geboord.

Duurzaam / constructie stroompaal

Duurzaam

Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren  gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.
